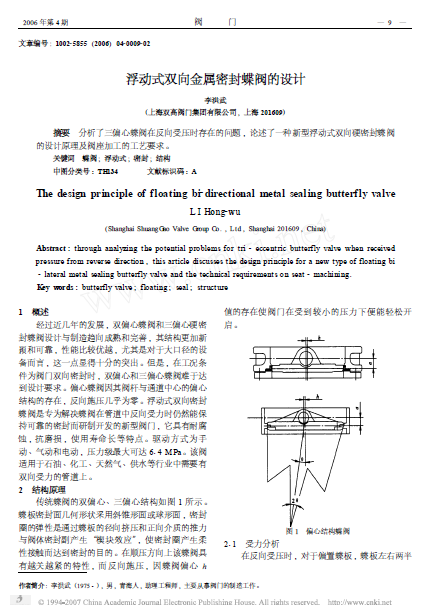

浮動式雙向金屬密封蝶閥的設計

文件大小： 166.3 KB
下載次數：
文件評級：
更新時間：2015-06-10
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 pdf 格式（源文件可編輯），下載需要 20 積分

　　摘要　分析了三偏心蝶閥在反向受壓時存在的問題, 論述了一種新型浮動式雙向硬密封蝶閥
的設計原理及閥座加工的工藝要求。
　　關鍵詞　蝶閥; 浮動式; 密封; 結構
　　中圖分類號: TH134 　　　　文獻標識碼: A

1 　概述
經過近幾年的發展, 雙偏心蝶閥和三偏心硬密
封蝶閥設計與制造趨向成熟和完善, 其結構更加新
穎和可靠, 性能比較優越, 尤其是對于大口徑的設
備而言, 這一點顯得十分的突出。但是, 在工況條
件為閥門雙向密封時, 雙偏心和三偏心蝶閥難于達
到設計要求。偏心蝶閥因其閥桿與通道中心的偏心
結構的存在, 反向施壓幾乎為零。浮動式雙向密封
蝶閥是專為解決蝶閥在管道中反向受力時仍然能保
持可靠的密封而研制開發的新型閥門, 它具有耐腐
蝕, 抗磨損, 使用壽命長等特點。驅動方式為手
動、氣動和電動, 壓力級最大可達614 MPa 。該閥
適用于石油、化工、天然氣、供水等行業中需要有
雙向受力的管道上。
2 　結構原理
傳統蝶閥的雙偏心、三偏心結構如圖1 所示。
蝶板密封面幾何形狀采用斜錐形面或球形面, 密封
圈的彈性是通過蝶板的徑向擠壓和正向介質的推力
與閥體密封副產生“楔塊效應”, 使密封圈產生柔
性接觸而達到密封的目的。在順壓方向上該蝶閥具
有越關越緊的特性, 而反向施壓, 因蝶閥偏心h
值的存在使閥門在受到較小的壓力下便能輕松開
啟。 ...
