1.5+1.5t鋁型材著色起重機全套圖紙

文件大小： 4.11 MB
下載次數：
文件評級：
更新時間：2014-10-25
發布人： 2592278282

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

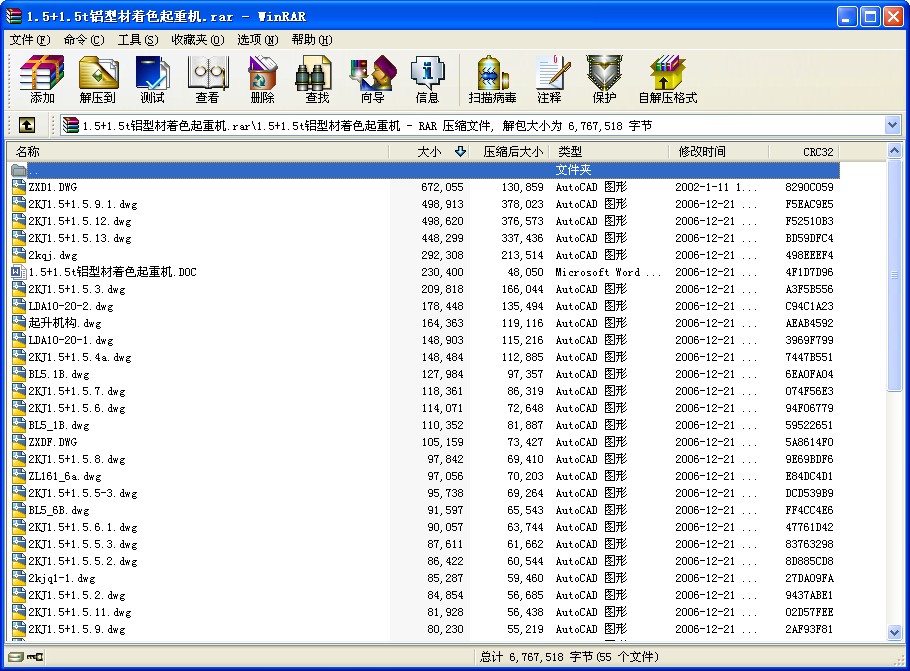

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.5+1.5t鋁型材著色起重機全套圖紙

目錄

1．簡介　…………………………………………………………………………　2
2．技術特征和主要技術參數　………………………………………………… 2 　
3．結構概述 ………………………………………………………………………　2
3.1金屬結構 ……………………………………………………………… 　2
3.2起重機運行機構 ……………………………………………………… 4
3.3起升機構 ……………………………………………………………… 4
3.4大車導電裝置　………………………………………………………… 4　
4．電氣設備概述 ………………………………………………………………… 4
4.1電氣設備簡述　……………………………………………………………4
4.2操縱原理 ………………………………………………………………… 5
5．安裝、調整和試運轉…………………………………………………………… 6
5.1安裝與調整　………………………………………………………………6
5.2起重機的試運轉 ………………………………………………………… 9
6．維護和保養　……………………………………………………………………10　　　　　　　　　　　　　　　　　　　　　
6.1機械設備的維護和保養 …………………………………………………10
6.2金屬結構的維護和保養 …………………………………………………13
6.3電氣設備的維護和保養 …………………………………………………14
6.4 安全操作注意事項 ………………………………………………… 14
7．故障及處理　……………………………………………………………………14
7.1機械故障　……………………………………………………………… 14
7.2電氣故障　……………………………………………………………… 16
8．滾動軸承表　……………………………………………………………………17

1．簡介
著色起重機是為鋁型材著色工序設計的起重機，配有專用吊具和吊架，以滿足著色工藝的特定要求。它是依靠廠房軌道方向的縱向移動，吊具的升降運動來進行工作的。
本起重機起升機構采用滾子鏈驅動，結構緊湊，維修方便，速度低，適應頻繁的工作環境。采用液壓制動器，調試方便、噪音低、防塵、動作可靠等特點。兩起升機構可同時聯動和分別升降。
大車運行機構采用錐形轉子電機，結構緊湊，起動平穩、可靠，無明顯的沖擊現象。
為方便用戶，設有操縱室以方便操縱，操縱室門設于端面。
本類型起重機不推薦用于高溫（＞＋40℃）和低溫（－20℃）環境下使用。
2．技術特性和主要參數
本廠生產的著色起重機主要參數如下：
起重量：1.5＋1.5t
跨度：13.5m
工作制度：A6
技術特性見表一
主要尺寸參數及外形參考總圖。
3．結構概述
整臺起重機由金屬結構、起升機構、吊具、起重機運行機構和電氣設備五大部分組成。
起升機構和運行機構是起重機的二個工作機構，各機構都備有單獨的電動機進行各自的驅動。
3.1金屬結構
金屬結構包括橋架、吊架和操縱室。橋架是由主梁、兩根箱形端梁組成。主梁與端梁用螺栓進行聯接，這樣，整個橋架可以拆開來進行運輸和安裝。

表一技術特性表
規格 1.5＋1.5t
工作制度 A6
跨度 m 13.5
最大起升高度 m 5.2
起升速度 m/min 11
起電型號 YZ132M2-6
動銘牌工作方式 S3
升機功率 kw 3.7
轉速 r/min 912
機型號 ZQ40-48.57-ⅨZ
減速器速比 48.57
構制型號 YWZ-200/25
動制動力矩 N．m 200
器推動器 YT1-25ZB/4
大速度 m/min 30
車電型號 ZDY121－4A
運動功率 kw 0.8
行機轉速 r/min 1380
機型號 LD(A)驅動裝置
構減速器速比 39.40

橋架上面裝有起升機構，吊架和操縱室懸裝在橋架下面，操縱室內裝有起重機的電氣控制設備，主要是供操縱人員操縱之用。 ...
