DSJ100652X200帶式輸送機裝配圖

文件大小： 1.12 MB
下載次數：
文件評級：
更新時間：2014-10-28
發(fā) 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

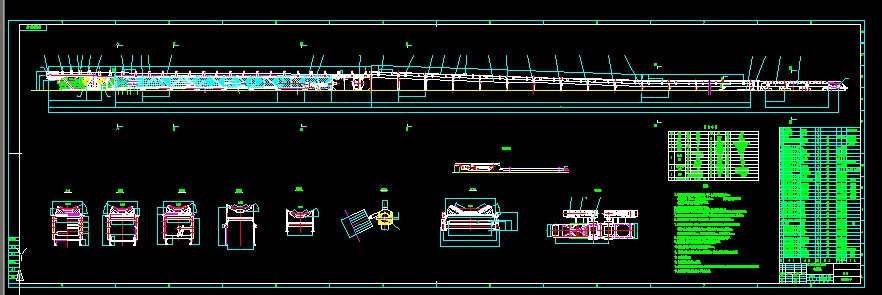

DSJ100652X200帶式輸送機裝配圖
技術要求
1、整機性能和制造應符合MT/T901-2000、MT820-2006標準中的有關要求。
2　、帶式輸送機機架上安裝軸承座的兩個對應平面應在同一平面上，其對應平面的平面度應為1.5mm。對應孔間距偏差為 2.0mm。孔對角線長度之差為 4.0mm。機架直線度為全長的1/1000，對角線長度之差不大于兩對角線長度平均值的3/1000。
3　、滾筒軸線與水平面的平行度為滾筒軸線長度的1/1000。
4　、滾筒軸線對輸送機機架中心線的垂直度為滾筒軸線長度的2/1000，滾筒或托輥與輸送機架要對稱，對稱度公差不大于3mm。
5　、驅動滾筒軸線與減速器低速軸軸心線的同軸度按GB1184中10級要求兩驅動滾筒軸心線的平行度公差不大于0.4mm。
6　、托輥上表面應位于同一平面上或者在一個公共半徑的弧面上，相鄰三組托輥上表面的高低差不大于2mm。
7　、貯帶倉的左右鋼軌踏面應在同一水平面內，每段鋼軌的軌頂高低偏差不大于2.0mm，軌道應成直線且平行于輸送機
機架的中心線，其直線度公差在1米內不大于2mm，在25米內不大于4mm,在全長內為15mm。
軌縫處工作面高低差不得超過0.5mm。軌道接頭間隙不得大于3.0mm。軌距偏差不大于 2mm。
8　、絞車式張緊裝置裝配后，其拉緊鋼絲繩與滑輪繩槽的中心線和卷筒軸的垂直線內外偏角均應小于6°。
9　、清掃器安裝后，其刮板與輸送帶在滾筒軸線方向上的接觸長度不得小于的85%。
10、輸送帶接頭處應平直在10米長度上的直線度公差值不大于20mm。
11、　制動器裝配后應保證閘瓦在松閘狀態(tài)下，閘瓦不接觸制動輪表面，制動時閘瓦與制動輪的接觸面積不低于90%。
12、　驅動裝置應調整至水平。
13、　各移動部件安裝后應移動靈活，調整方便。
14、綜合保護裝置支架可視現場情況安裝在適當位置；行程開關架現場可根據張緊車行走要求，安裝在貯帶轉向架后面張緊裝置前面的貯帶倉架上的適當位置.
15　、機頭傳動裝置貯帶倉等應在出廠前組裝，并進行空運轉試驗。 ...
