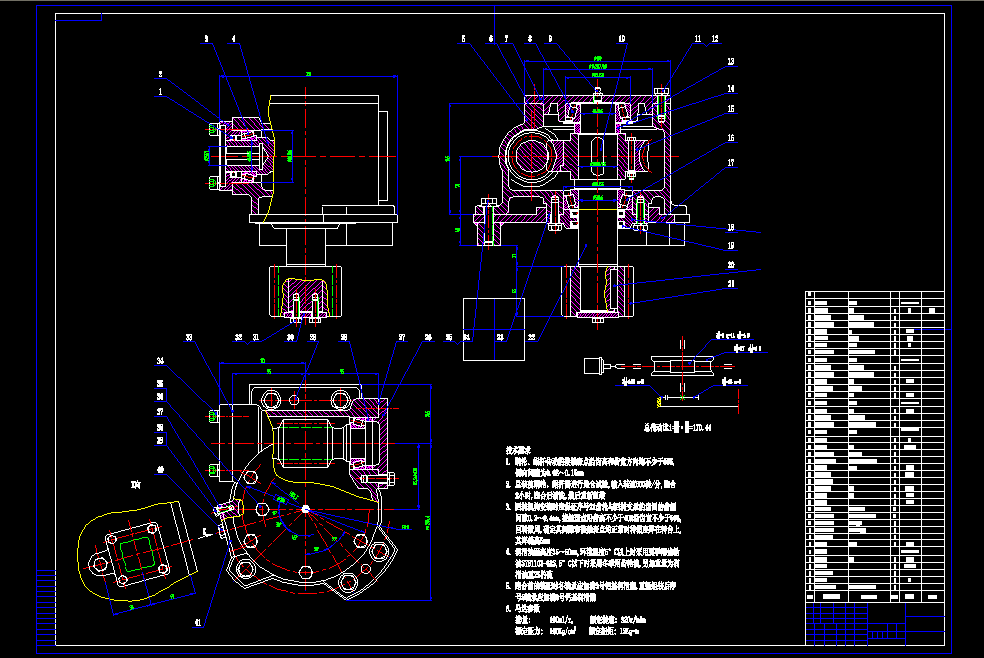

一種回轉機構裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 蝸輪﹑蝸桿傳動的接觸斑點沿齒高和齒寬方向均不少于50%,
側向間隙為0.08～0.15mm
2. 總裝前蝸輪﹑蝸桿需進行跑合試驗,輸入轉速600轉/分,跑合
2小時,跑合后清洗,然后重新組裝
3. 回轉機構安裝時應保證序號21齒輪與回轉支承的齒圈的齒側
間隙0.2～0.4mm,接觸斑點沿齒高不少于40%沿齒寬不少于50%,
回轉數周,確定其間隙和接觸斑點均正常時將箱座焊在轉臺上,
其焊縫高5mm
4. 潤滑油面高度35～50mm,環境溫度5°C以上時采用夏季用齒輪
油SYB1103-62S,5°C以下時采用冬季用齒輪油,另加重量為潤
滑油重2%的硫
5. 跑合前的裝配時各軸承應加滿3號鈣基潤滑脂,重新組裝后序
號8軸承應加滿3號鈣基潤滑脂
6. 馬達參數
排量: 100ml/r, 額定轉速: 320r/min
額定壓力: 100Kg/cm2/ 額定扭矩: 12Kg-m
...
一種回轉機構裝配圖_下載(dwg格式) 機械圖紙
