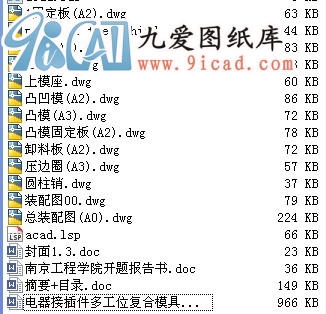

電器接插件多工位復合模具設計（圖紙+說明書）.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本文介紹了家用電器接插件級進沖壓工藝與模具設計。設計內容包括產品零件工藝分析、模具設計以及主要零件制造工藝的確定等。
此零件結構復雜，需要多道工序完成，基本工序包括落料、拉深、沖孔、彎曲、翻邊等。針對此產品件，應明確設計路線，確定設計方案，構思模具結構。首先對產品進行結構和尺寸分析，利用AUTOCAD繪出零件的三向視圖，確定尺寸；之后確定優選的工藝方案（落料、拉深—脹形、沖孔—脹形、沖孔—修邊、沖孔—彎曲—沖孔、翻邊）；然后再進行必要的工藝計算和尺寸計算，利用AUTOCAD完成第一道工序—落料拉深復合模裝配圖，并繪出各非標零件；然后同樣用AUTOCAD完成第二道工序—脹形沖孔復合模；對其它工序進行分析，確定每道工序的細節工作；最后完成設計。
關鍵詞：接插件；沖壓；模具；工藝；設計
...
