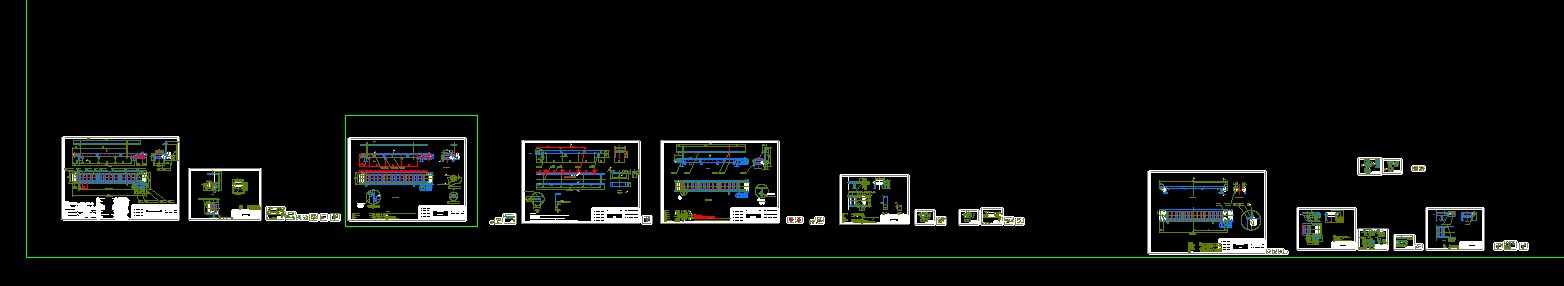

縫包機皮帶機全套CAD圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術參數:
1.皮帶機長L=4220mm,寬B=650mm,高H=420mm;
2.輸送速度與縫包機匹配,帶速13.5m/min；最大載重量為250kg/m；
3.傳動方式:電機功率:1.5KW，轉速：1400r/min，380v、50HZ
采用蝸輪蝸桿減速機（速比為1:60）;
4.托輥的筒體采用玻璃纖維鋼材質,托輥軸采用45#鋼;
5.所有材料使用不銹鋼材料,材質不應低于304不銹鋼標準,機架采用
16#國標不銹鋼槽鋼制造；
6.皮帶使用環形平面輸送帶,規格:NN 400x4(3+1.5)x8300;
7.按要求驅動、從動滾筒用不銹鋼制作成網狀滾筒,輸送機尾部設置
調整機械構,可調節輸送事的張緊程度。
技術要求
1.軸承座與蓋板裝配檢查接觸面緊密后焊接，必須保證兩工件的
同心度,連接處全焊,焊路高10mm，不得有夾渣、少焊、焊穿等缺陷;
2.蓋板必須用軸校正后，再與圓鋼焊接,同軸度、垂直度誤差不得大于0.2mm;
3.滾筒裝配后旋轉自如,不能有偏軸。
說明:
1.軸承座與蓋板裝配檢查接觸面緊密后焊接，必須保證兩工件的同心度,連接處全焊,焊路高10mm，不得有夾渣、少焊、焊穿等缺陷;
2.蓋板必須用軸校正后，再與圓鋼焊接,同軸度、垂直度誤差不得大于0.2mm;
3.蓋板開半圓缺口,圓鋼壓入缺口內按圖標示三個面焊接。
說明：
1.輪輥?zhàn)猛休佇Ｕ蠛附樱煌休佔笸S
同一水平面；
2.托輥安裝旋轉自如。
技術要求:
1.焊路不得有咬邊、裂紋、氣孔、夾渣等缺陷,焊接后整工件不變形,
外形平整光潔;
2.所有工件的連接全焊,焊縫厚度高出本體4 5mm，要求滿焊；
3.機架焊接完成后,使用磁座鉆鉆下托輥?zhàn)惭b螺栓孔；要求孔位必須保證同軸心。
技術要求：
1.要求護桿安裝垂直平行,不能有變形;
2.立桿座與機架槽鋼連接要求滿焊；焊路高6mm，焊路不得有咬邊、
裂紋、氣孔、夾渣等缺陷,焊接后整工件不變形,外形平整光潔;
技術要求:
1.各焊路必須全焊、滿焊、牢固,不得有漏焊、
焊穿、氣孔、夾渣等缺陷,焊接后清除焊渣、夾渣、
焊件平整光潔;
2.工作焊接完畢必校正方進行加工;
3.驅動滾筒兩軸承位座保持同一軸心度。
...
縫包機皮帶機全套CAD圖紙_下載(dwg格式) 機械圖紙
