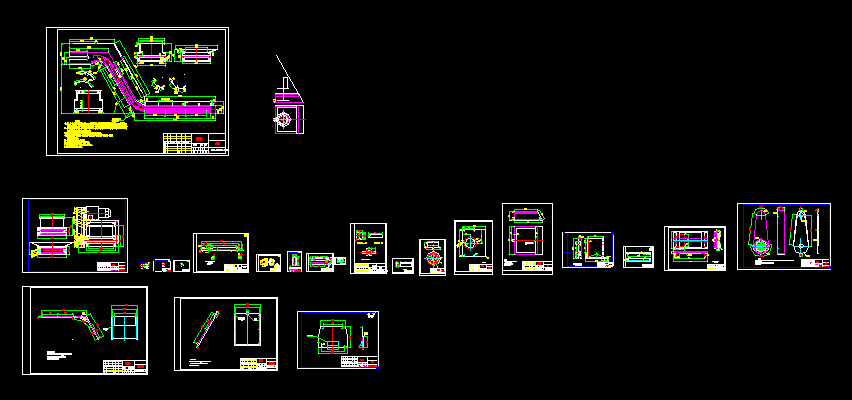

排屑機殼體總成
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.殼體、上，中，下導軌用Q235δ3mm板折彎焊接而成，接屑槽、背部蓋板用Q235δ2mm板折彎焊接（三
角撐塊3mm）。內部加強筋（60*30*3），共8件。彎導軌用Q235δ5mm板折彎焊接,并加三角撐。
2.排屑器內部導軌采用間隔焊接，焊縫高度不小于5mm，每道焊縫長度不小于30mm,焊縫間隔不大于200mm,
加強筋要滿焊，焊接要均勻、牢固，焊渣清理干凈。
3.背部蓋板采用M8×12半圓頭內六角螺栓固定，間距200mm。
4.彎頭處底板和翻邊里外都要滿焊，彎導軌與水平連接處要滿焊，彎導軌及所有加強筋均滿焊，焊接處均
勻牢固，焊渣清理干凈。
5.水平接屑罩帶三角加強筋板，共13件。
6.提升以上背部加焊板條（320*40*3）。
7.水平前部開口（250*90），開口后要打磨平滑。
8.注意水平前部需要與液箱對接組焊。
技術要求
1.整體采用Q235δ2，3冷板制作
2.按圖示位置焊接固定板。
3.板面平整。
技術要求
1.此件采用Q235 δ2mm板制做，防護網采用5目防護網,且必須為圓形直徑為 ...
排屑機殼體總成_下載(dwg格式) 機械圖紙
