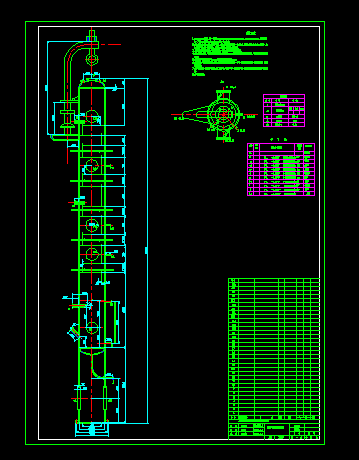

乙醇-水板式精餾塔（篩板塔）CAD大圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本塔鋼殼部分按JB741-65《碳素鋼及不銹鋼焊制容器技術條件》進行制造、試驗和驗收。襯鋁部分按JB158 0-75《鋁制焊制容器技術條件》進行制造、試驗和驗收。
2.鋼部分焊接采用電焊，焊條型號為T42，焊縫形式按HGJ15-89標準，襯鋁部分焊接采用氬弧焊（或氣焊），焊 條采用LF2或高一級牌號的鋁。焊縫坡口形式及尺寸按承制廠之現行規范。
3.翻邊法蘭的緊密面必須平整，不得有局部凹坑、毛刺、刮傷裂痕等影響密封的缺陷。
4.塔體彎曲度應小于1/1000塔高，總彎曲度小于20mm，塔體安裝垂直偏差不超過塔高的1/1000且不大于15mm
5.裙座螺栓中心圓直徑偏差+3mm，任意兩孔間距離偏差+3mm。
6.塔盤零部件、塔盤支持件的制造、安裝、試驗和驗收按JB1205-80《浮閥塔盤技術條件》（第12條除外）中的相 應要求執行。7.塔體外殼制成后，表面清理，并以0.25MPa進行水壓試驗，襯鋁后充水試漏（下部的封頭開數個直徑5mm的小孔觀察
8.管口方位見本圖。 ...
乙醇-水板式精餾塔（篩板塔）CAD大圖_下載(dwg格式) 機械圖紙
