KD1150型載貨汽車5+1檔變速器套圖

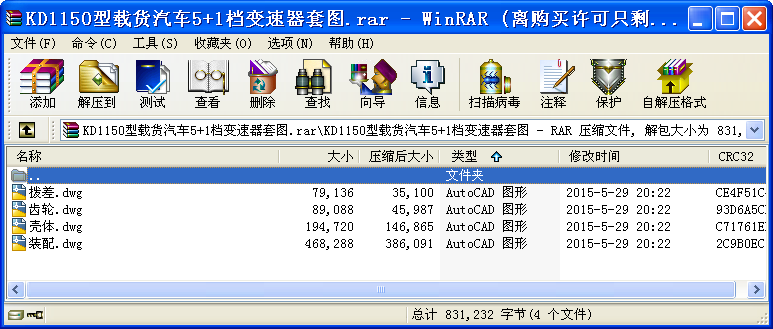

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配前，變速箱內應該徹底清洗干凈，全部零件要進
行清洗并進行退磁處理。
2.裝配時，紙墊及滾動軸承應涂鈣基潤滑脂。裝配后不許
有漏油現象。
3.壓裝滾動軸承時加壓應均勻平穩,且不得滾動傳力。
4.各齒輪副的齒側間隙為0.1～0.4mm,接觸印痕長度不小于
60%,高度不小于45%。
5.齒輪在接合狀態時，齒輪端面不重合度不大于1.5，在分離
狀態時兩相鄰齒輪端面間距不得小于1.5。
6.注入潤滑油后每擋試轉1～2分鐘,運轉時不得有不正常的
噪聲,不得自由脫檔、掛擋或者同時掛兩擋的現象。
7.撥叉軸與互鎖銷在換擋后的最小間隙不小于0.3mm，換擋時
互鎖銷必須竄動靈活且無卡住現象。
8.第一軸的軸向位置用調整墊片確定，并且保證軸向游動
量不大于0.1。
9.第二軸的軸向游動間隙在0.1～0.3mm范圍內。
10.裝配好的變速箱總成應該用壓縮空氣吹干凈。
11 螺母擰緊力矩應不小于20公斤每米；用手搖轉凸緣時，不應有軸向松動。
技術要求
1.清除鑄件內表面的砂型，內壁涂上光亮的耐油漆。
2.殼體接合面經加工后用途色法檢查接觸面積時應達到每平方厘米
不少于一個斑點，半點總面積不少于0.8平方厘米。
3.逐漸須經表面處理，硬度應達到HBS170-220。
4.未注明鑄造圓角為R4。
5.未注明螺孔倒角均為（0.5-1）x120。
6.鑄件不得有縮孔，砂眼，裂縫，疏松等鑄造缺陷。
7.鑄件清砂后需進行時效處理，且不得漏油。
8.其余按通用技術要求。
技術要求
1.滲炭深度1.1-1.6mm,淬火硬度 HRC58-64；
2.未注倒角 1x45°；
3.去毛刺；
3.未注圓角半徑3。
技術要求
1.未注明鑄造圓角為R=2mm；
2.未注明倒角為2X45°；
3.其余按通用技術要求。
...
