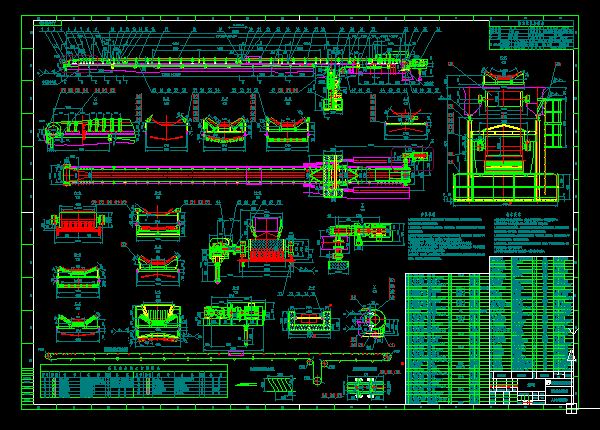

臂架帶式輸送機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 安裝說明
1.本帶式輸送機要求傳動滾筒，改向滾筒必須在廠內與臂架進行預裝，以滿足滾筒安裝的技術要求；
2.托輥組安裝見本圖中托輥位置示意圖；
3.所有保護裝置，包括打滑檢測器，跑偏開關，雙向拉繩開關，防縱向撕裂開關等應按照其產品樣本的安裝要求進行安裝；
4.H型清掃器應根據臂架與滾筒之間的具體尺寸和現場情況配焊安裝；調整好預緊力，保證刀片與輸送帶接觸良好且有足夠壓力刮去物料；安裝完后，可將多余鋼管部分切除；
5.導料槽現場裝配后，應根據具體尺寸和現場情況將其支腿與臂架槽鋼之間配焊安裝；
6.驅動裝置要求在廠內進行安裝調試后，按裝配件形式整體發貨；凸緣聯軸器安裝時，必須采用扭力扳手，并嚴格按照法蘭連接螺栓的擰緊力矩值擰緊；
7.滾筒軸承座、托輥支架、重錘拉緊裝置以及所有保護裝置支座與臂架之間連接用的緊固件包括在本裝配圖中；其余緊固件包括在所屬裝配件圖中。
技術要求
1.滾筒對安裝中心的對稱度不得大于2；滾筒的水平偏斜不大于1；垂直偏斜不大于1；
2.托輥組對安裝中心的對稱度不大于2；輥子應轉動靈活，無異常響聲；
3.H型清掃器和空段清掃器安裝，應保證刮板與輸送帶接觸良好；導料槽安裝后，應調整橡膠板與輸 送帶之間的間隙，保證不漏料；但不能壓得過緊，以免增加輸送阻力；
4.輸送帶接頭采用硫化粘接；應保證接頭處表面平整，不得有破裂、起泡現象；邊縫應接合整齊，不允許有接合不齊的現象，以免造成輸送機跑偏；
5.驅動裝置安裝，應保證電動機輸出軸與減速器輸入軸同心度；必要時，可適當增加調節墊片，調好后可加焊定位塊，以保證其安裝精度；
6.本帶式輸送機驅動裝置應在廠內組裝試車，運轉正常后方可出廠。
...
臂架帶式輸送機_下載(dwg格式) 機械圖紙
