微型葉片泵
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一、工作原理

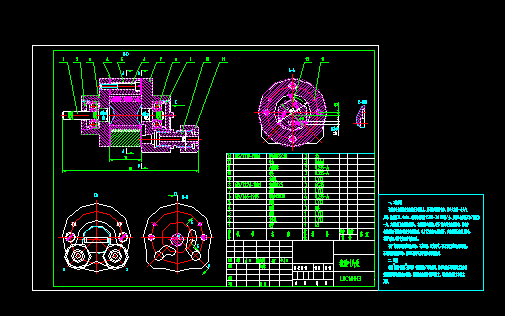

該微型葉片泵裝在灰塵粒子計數器上，用于輸送被測氣體。輸送氣流為一個大氣壓時，流量為2L/min。轉子的轉速為1500-3000轉/分。泵體5與泵蓋3和7固定在一起，其結合面上墊塑料薄膜4，構成密封的腔體。轉子1偏心地裝在腔體中，當電動機帶動轉子1按圖示箭頭方向旋轉時，葉片12在離心力作用下，便在泵體5內壁上滑動，將進氣嘴Ⅰ處的氣體送到氣嘴Ⅱ處。
轉子1和泵蓋端面應密切配合，不應歪斜，以免漏氣。轉子和泵蓋軸孔的配合處，采用較緊的間隙配合，保證工作時氣體不致從軸承處溢出。 ...
微型葉片泵_下載(dwg格式) 機械圖紙
