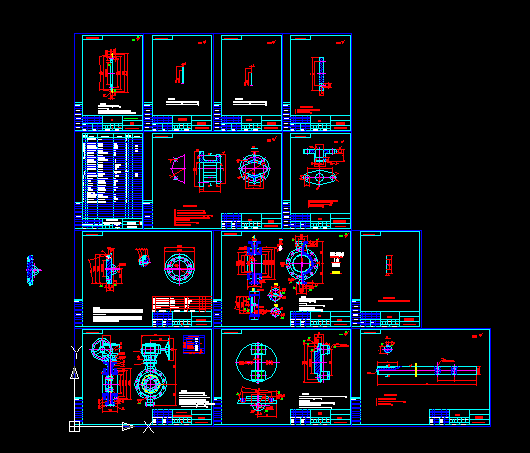

蝸輪傳動三偏心金屬硬密封蝶閥套圖 D343H-16C DN200
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 鑄件應進行正火+回火處理.
2. 銳角倒鈍.
3. 未注加工尺寸偏差按GB/T 1804-m級精度.
4. 雙點劃線括號內尺寸為非加工時的最小保證尺寸。
技術要求
1. 蝶板、壓板首先進行粗加工，待組裝后加工至最小尺寸保證尺寸。
2. 密封圈密封面的加工應在蝶板、壓板加工成形后，再組裝后在同一夾具上進行加工。
3. 蝶板與閥桿的定位銷孔應在蝶板組件與閥體密封面配對后加工。
4. 蝶板上閥桿安裝孔 φ28尺寸應在蝶板組件與閥體密封面配對后，
同時與閥體孔配對加工至最終尺寸。
技術要求
1. 墊片表面應平整,無影響密封的缺陷.
2. 未注尺寸公差按GB/T 1804-m級精度.
技術要求
1.末注公差的加工尺寸按IT14級.
2.其余0.5X45°倒角.
...
