      圓錐圓柱齒輪減速器裝配圖








      • 該文件為dwg格式
        •

      • 文件大小：
              573.21 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2016-03-03
        •

      • 發 布 人：
              馬上有錢
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

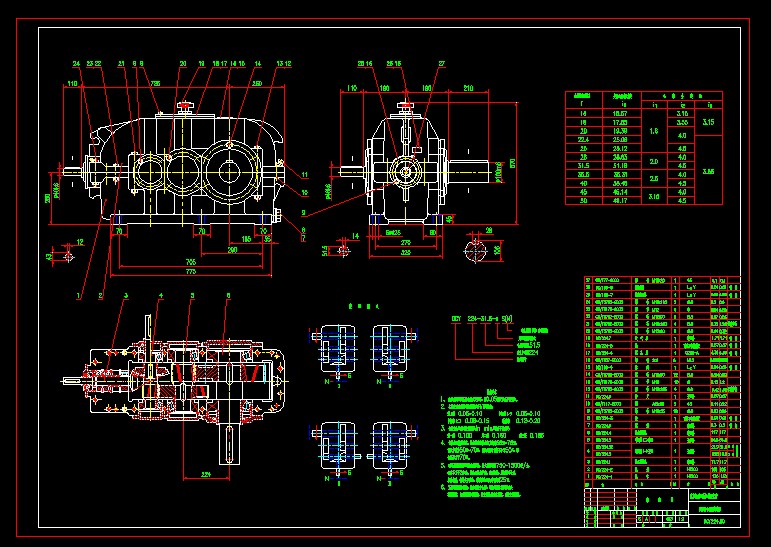

      •   圓錐圓柱齒輪減速器裝配圖
        •













      •                技術要求

1. 軸承內圈必須緊貼軸肩或定距環，用0.05塞尺檢查不得塞入。

2. 各級滾動軸承的軸向間隙應符合下列規定：

  輸入軸 0.05～0.10     中間軸（一） 0.05～0.10

  中間軸（二） 0.08～0.15    輸出軸  0.12～0.20

3. 齒輪嚙合的最小法向側隙Jn min應符合下列規定：

  第一級 0.100   第二級 0.160    第三級 0.185

4. 齒輪齒面接觸斑點，弧齒圓錐齒輪齒高方向為55％～75％，

  齒長方向為50％～70％，圓柱齒輪沿齒高不小于50％，沿

  齒長不小于70％。

5. 減速器裝配好后進行空載試驗，輸入軸轉速為750～1500轉/分，

  運行不小于2小時，試驗運轉應平穩，各聯接件，緊固件不松動，

  各聯接處，密封處不滲油，軸承和油池溫升不超過25℃。

6. 緊固螺栓涂防松膠，機體機蓋分合面，端蓋與箱體側面結合處

  涂密封膠，內表面涂防銹油漆，外表面涂銀灰色油漆，或按主機配色。

 ...
        •


        •
