200D43多級離心泵套圖
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
50 積分
-

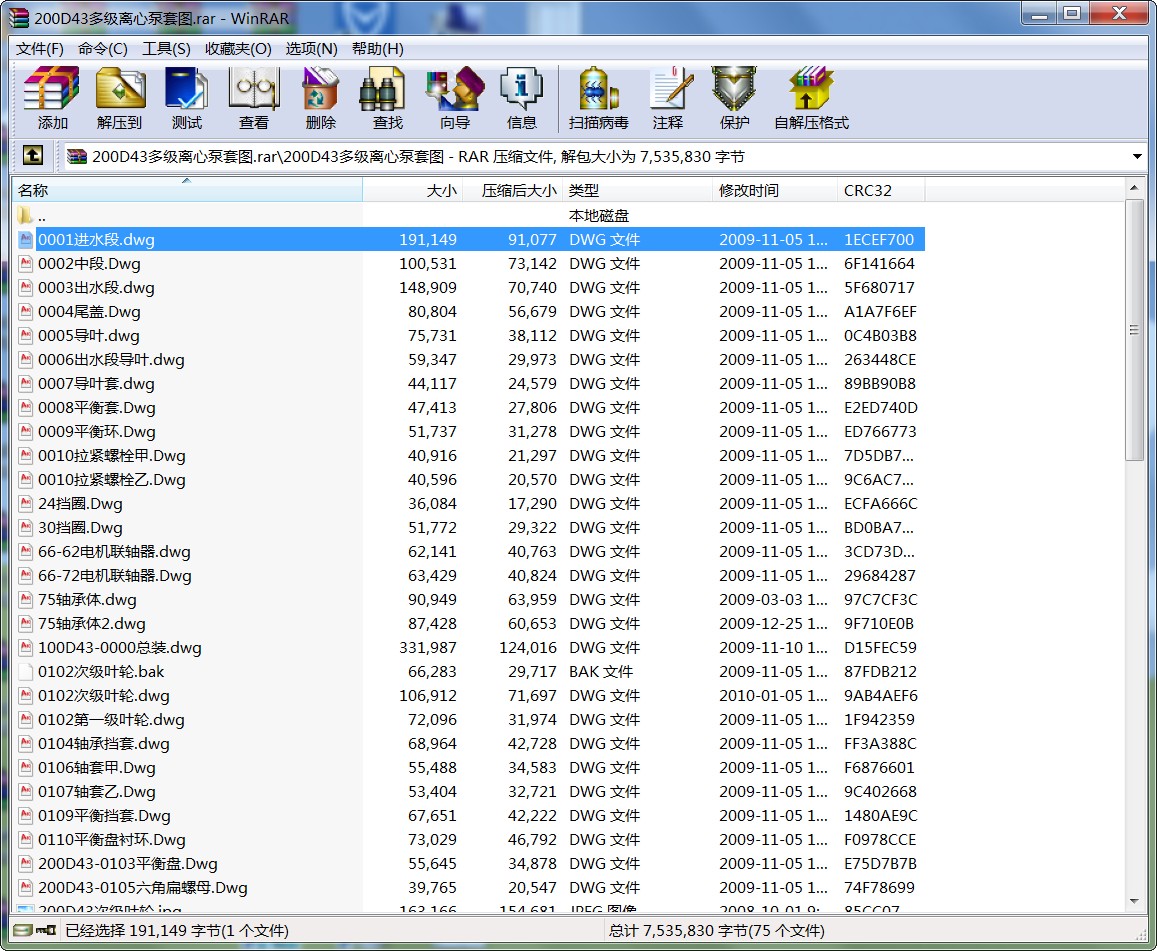

- 200D43多級離心泵套圖.rar
DG型多級鍋爐泵詳細介紹
D、DG多級給水泵是河北臣明泵業有限公司根據工業鍋爐給排水有關規范開發的新產品。用于代替老型號的GC型離心泵，在結構上采用了臥式、多級泵分段式。可以通過改變材質、密封形式和增加冷卻系統用于輸送熱水、油品、腐蝕介質等，廣泛用于石油化工，熱水循環、環保產業、純凈水輸送等行業。
DG型多級鍋爐泵系多級，節段式鍋爐給水泵，流量為Q=6.3~155m3/h，揚程為H=50~600m。DG多級泵供輸送不含固體顆粒（磨料）的清水，或物理化學性質類似于清水的其它液體，適用于中，低壓鍋爐給水用，也可作一般多級離心清水泵用。被輸送液體溫度為-20~150℃。
D、DG多級給水泵的結構說明
D、DG多級泵主要由定子、轉子、軸承和軸封幾大部分組成。
定子部分：主要由吸入段、中段、吐出段和導葉等組成，有拉緊螺栓將各段夾緊，構成工作室。D型泵一般水平吸入，垂直向上吐出；用于是油田注水時，泵進出口均垂直向上。DG多級泵出、入口均垂直向上。
轉子部分：主要由軸、葉輪、平衡盤和軸套等組成。軸向力由平衡盤平衡。
軸承：D、DG多級泵主要由軸承體、軸承和軸承壓蓋等組成，軸承用油脂或稀油潤滑。
軸封：D、DG多級泵采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。D型泵水封水來源于泵內的壓力水。DG型泵水封水來源于外部供水。
傳動：D、DG多級泵泵通過彈性聯軸器由原動機直接驅動。從原動機端看泵，泵為順時針方向旋轉。 ...
200D43多級離心泵套圖_下載(rar格式) 機械圖紙
