1”DZ11Y-800Lb 內螺紋連接低溫閘閥
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

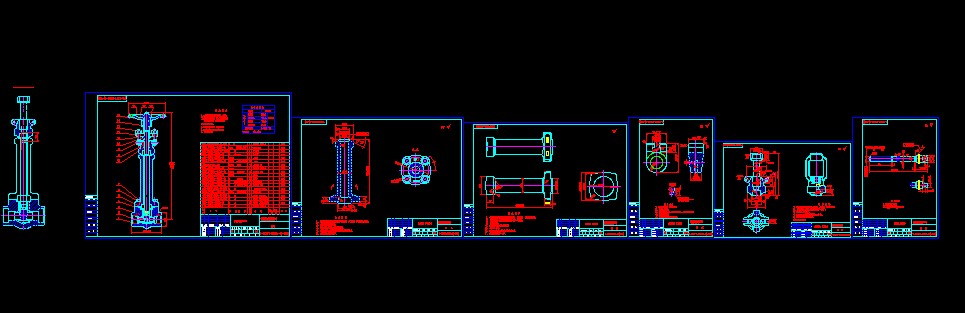

- 1”DZ11Y-800Lb 內螺紋連接低溫閘閥.dwg
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥：手動、內螺紋（絲口）連接、明桿楔式單閘板，DZ11H 閥座密封面材料為 Gr3 系不銹鋼、DZ11Y 閥座密封面材料為硬質合金，壓力等級 150Lb~800Lb，閥體為碳素鋼的低溫型閘閥。
【產品性能參數】
型號 壓力級 (LB) 工作壓力 (MPa) 適用溫度 (℃) 適用介質
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥主要性能參數
DZ11H-150(Lb) 150 2.0 ≤425 水、蒸汽、油品
DZ11H-300(Lb) 300 5.0
DZ11H-600(Lb) 600 10.0
DZ11H-800(Lb) 800 14.0
DZ11Y-150(Lb) 150 2.0 ≤425 水、蒸汽、油品
DZ11Y-300(Lb) 300 5.0
DZ11Y-600(Lb) 600 10.0
DZ11Y-800(Lb) 800 14.0
【產品零部件材料】
型號 材料閥體、閥蓋、閘板 閥桿 密封面 填料
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥零部件材料
DZ11H-150(Lb) 碳素鋼 鉻不銹鋼 鉻不銹鋼或碳鋼堆焊硬質合金 柔性石棉
DZ11H-300(Lb)
DZ11H-600(Lb)
DZ11H-800(Lb)
DZ11Y-150(Lb) 碳素鋼 鉻不銹鋼 鉻不銹鋼或碳鋼堆焊硬質合金 柔性石棉
DZ11Y-300(Lb)
DZ11Y-600(Lb)
DZ11Y-800(Lb)
【產品外形及結構尺寸】 ...
