       位置:首頁 > 機械圖紙

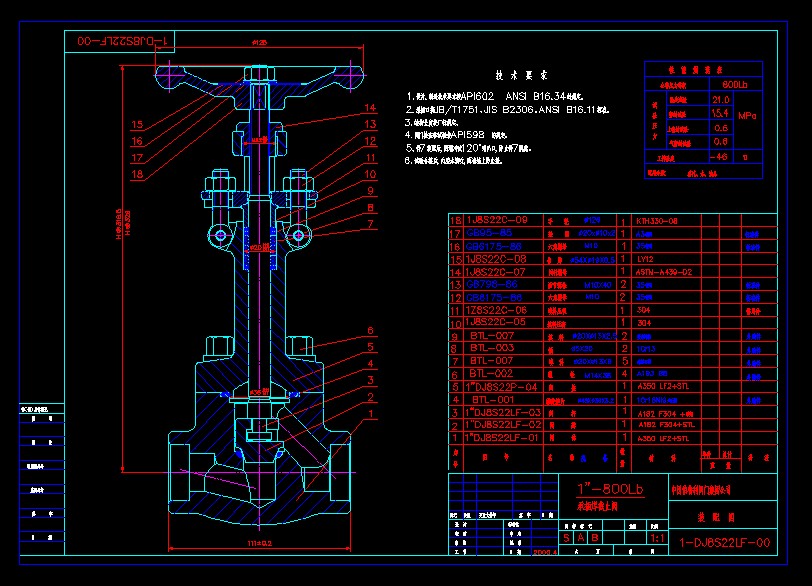

      1”DJ8S22LF 承插焊截止閥








      • 該文件為dwg格式
        •

      • 文件大小：
              128.62 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2016-03-26
        •

      • 發 布 人：
              2514367167
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分



      •   1”DJ8S22LF 承插焊截止閥
        •













      •

承插焊截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片〔316夾柔性石墨制造〕密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

結構特點編輯

1.截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.

2.全徑或縮徑

3.明桿支架式

4.自定心壓板壓套式

5.螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

6.整體式上密封座

7.承插端符合ASME B16.11

8.螺紋連接端（NPT）符合ANSI/ASME B1.20.1

9.閥瓣可變換為節流型、針型、球型和止回型

 ...
        •


        •
