24ZC-Ⅲ-2回轉反吹風扁布袋除塵器全套
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

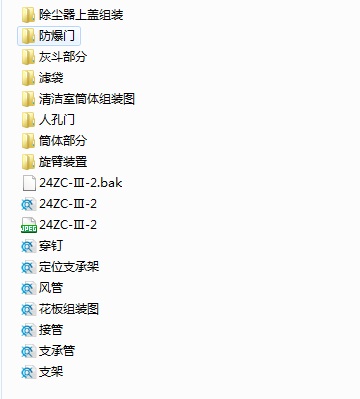

- 24ZC-Ⅲ-2回轉反吹風扁布袋除塵器全套圖紙
型 號 24ZC—Ⅲ—2
袋 數 24 旋臂轉數r/min 1.0
袋 長 m 2.0 工作溫度C°≯120°
過濾面積(m\S\H0.5x;2^;) 57 濾料材質 易清灰滌綸針刺氈500g/m\S\H0.5x;2^;
過濾風速 1.0—1.5m/min
處理風量 3420—5130m\S\H0.5x;3^;/h
工作阻力 0.8—1.3KPa
配置反吹風機型號 9—19№4A 流量1150m\S\H0.5x;3^;/h 風壓3675Pa
配用旋臂減速電機型號 XLED0.4—63 速比i=731
輸出軸轉數(轉/分) 2.0 功率 0.4KW
安裝說明
1、吊裝時以過濾室筒體垂直，上法蘭面水平為基準。
2、安裝時，將定位支架轉動，使其上定位圈與花板梯形孔中心一一對應，垂直誤差不超過2mm，使平面基本水平。
3、旋臂反吹風噴口與濾袋導口間隙為2~4mm，其安裝要求詳見旋臂安裝圖。
4、灰斗出口可配用ø300星型閥卸灰。
5、本裝置適宜于風機負壓端工作，頂蓋靠本體內負壓及自重密封，如用于易爆煙氣或正壓工作則需用斜銷壓緊。
6、安裝完畢后，內外涂防銹漆一層，外表面再涂耐熱面漆一層。如處理腐蝕性介質，內部各暴露表面直接涂煙囪漆兩遍。
7、除塵器分N旋轉和S旋轉。P型和X型四種，本圖為P型N旋設計，應按設計要求型號加工。
8、設備重量不包括反吹風機、旋臂電機重量。 ...
24ZC-Ⅲ-2回轉反吹風扁布袋除塵器全套_下載(rar格式) 機械圖紙
