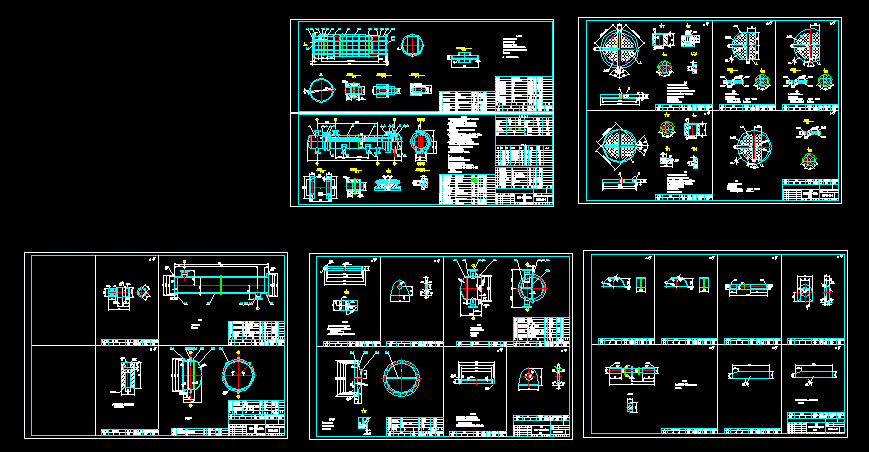

      浮頭式換熱器 EBS500-1.6-55
      • 該文件為dwg格式
      • 文件大小: 381.56 KB
      • 下載次數0
      • 文件評級
      • 更新時間:2016-08-30
      • 發 布 人: 649829230
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
      • 浮頭式換熱器 EBS500-1.6-55
      • 技術要求
        1、本設備應按GB151-1999《管殼式換熱器》、GB150-1998《鋼制壓力容器》 進行制造與驗收,并接受《壓力容器安全技術監察規程》的監督;
        2、本設備受壓元件用20R鋼板應符合GB6654-1996《壓力容器用碳素鋼和低合金鋼板》及其第二號修改單的規定,所用無縫鋼管應符合GB/T8163-1999《輸送流體用無縫鋼管》的規定;
        3、本設備所用鍛件應按JB4726-2000《壓力容器用碳素鋼和低合金鋼鍛件》制造與驗收,合格級別按圖樣執行;
        4、設備所用焊接材料應按GB/T5117-1995《碳鋼焊條》或GB/T5118-1995《低合金鋼焊條》選用,焊接接頭型式按HG20583-1998選用,對接接頭為DU4,接管與筒體接頭型式為G2,帶補強圈接管與筒體接頭型式為G28,均需全焊透;
        5、設備的A、B類對接接頭應進行局部射線檢測,檢查長度不得小于各條焊縫長度的20%.且不小于250mm,按JB/T4730.2-2005《承壓設備無損檢測》Ⅲ級為合格;
        6、設備安裝時固定支座采用兩個螺母擰緊,活動支座的第一個螺母擰緊后倒退一圈,然后 用第二個螺母鎖緊,使鞍座能在基礎上自由滑動;
        7、本設備的油漆、包裝和運輸按JB/T4711-2003.執行。
        注:
        1、本設備材料表中所列開口管法蘭數量均包括對應法蘭;
        2、除注明外,所有搭接或角接焊縫的焊腳高均等于較薄件厚度,并須是連續焊;
        3、圖中所注橢圓封頭和拱形封頭最小厚度為成型后最小厚度。
        4、本設備活動支座基礎頂面按JB/T4712-92《鞍式支座》的要求預埋滑板; ...
