某鋼鐵公司轉運站除塵工程圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
30 積分
-

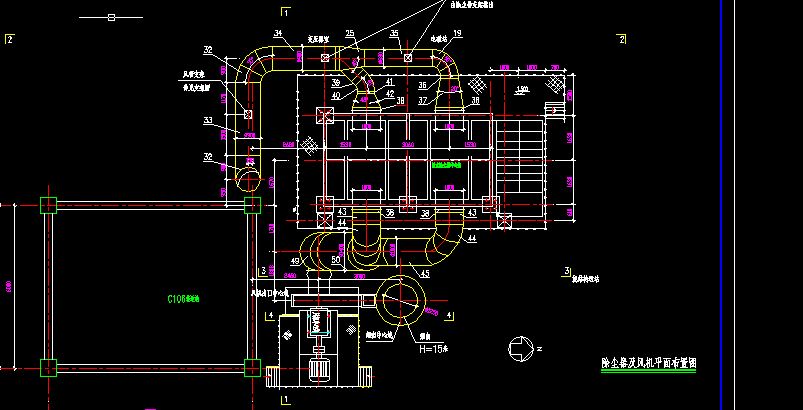

- 某鋼鐵公司轉運站除塵工程圖
設計說明:
本設計為去3高爐4高爐運焦系統 C106轉運站除塵工程，
處理風量為 Q=21298M3/H。
根據甲方要求，C106轉運站與 C105轉運站合用一臺除塵器和除塵風機。
除塵器和除塵風機布置在C106轉運站北側。
除塵器處理風量為 Q=50000M3/H。
總處理風量為 Q=49246M3/H總阻力為H=4377Pa。
本系統的每個吸塵點均設手動蝶閥，運行時根據受料點的工作情況
以保證系統風量的合理分配，提高吸塵點的捕集能力，確保有良好的除塵效果。 ...
