太陽能跟蹤裝置（圖）

文件大小： 1.1 MB
下載次數：
文件評級：
更新時間：2014-06-26
發 布人： 2592278282

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

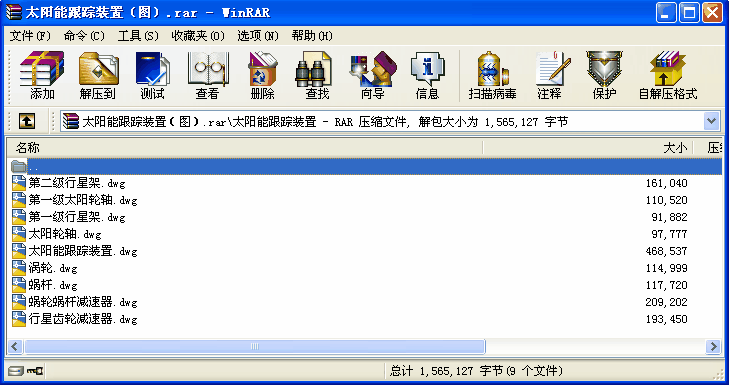

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

當前，我國有大量的太陽灶等利用光伏電池的太陽能裝臵，有些不具有對太陽跟蹤的功能，其效能大打折扣。本文介紹一種簡單的裝臵，能使其實現對太陽水平、垂直方向的全方位跟蹤，晚上便自動復位。要跟蹤太陽，必須有陽光探測頭。本裝臵的陽光探測頭由一塊凸透鏡、五個光電二極管、控制電路板和一個圓筒組成，組成方式見圖1。五個光電管安裝在同一塊圓板(即光電板)上，呈十字形排列，其上下為一組，檢測太陽的垂直移動；左右為—組，檢測太陽的水平移動；中間的一個為——組，為光線檢測，提供復位觸發。透鏡安裝在圓筒的頂端，并用膠水膠合，兼做防水蓋。圓筒的另一端封閉。電路板安裝在圓筒里。光電板安裝在筒中透鏡的焦距內，以陽光直射時透鏡形成的光斑照不到周圍四個光電管為好(至于光斑離光電板多大距離合適，取決于所需的跟蹤靈敏度，一般lcm左右才不至于使機器頻繁啟動)。當陽光垂直射入時，照射不到四周的光電管，只有陽光光線發生傾斜即探頭不對準太陽時才有可能使光線射到四周的光電管上。當太陽的水平或垂直位臵發生偏移時，R1、R2或R3、R4四個光電管中必有一個受陽光照射，這樣就可確認太陽運動的方向了。 ...
