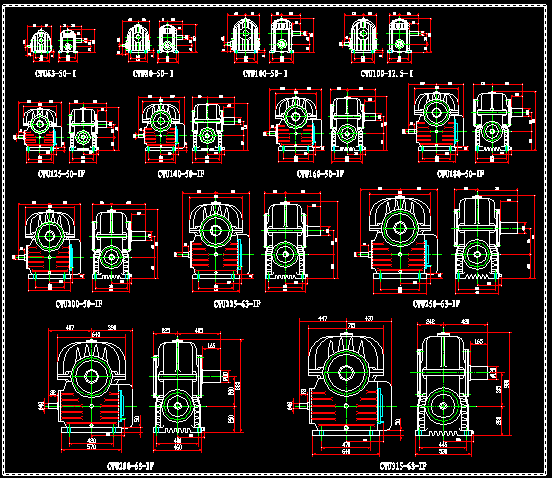

圓弧圓柱蝸桿減速機全套外形圖

文件大小： 454.57 KB
下載次數：
文件評級：
更新時間：2014-06-30
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

圓弧圓柱蝸桿減速機全套外形圖
CW系列圓弧圓柱蝸桿減速機
編輯

圓弧圓柱蝸桿減速機采用單級蝸桿減速傳動，符合國家標準GB9147－88，此標準達國際八十年代水平。全系列包括三種型號、十六種中心距、十二種速比。輸入功率范圍在0.39-189KW之間，輸出扭矩在107－43500N.m之間。滄州巨祥減速機產品已全面通過ISO9001：2000認證，為適應市場需求，我廠不斷開發新產品，研制出了灌溉設備專用減速機、圓弧圓柱蝸桿減速機、蝸輪絲桿升降機、大棚卷簾機專用減速機、電爐專用減速機、套絲機專用減速機等一系列科技含量較高的新產品。
圓弧圓柱蝸桿減速機具有承載能力大、傳動效率高、使用可靠、壽命長等優點，可適用于冶金、礦山、起重、運輸、化工、建筑等各種行業機械設備的減速傳動。
減速器的蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min，工作環境溫度為－40-40°C。當工作環境溫度低于0°C時，起動前潤滑油必須加熱到0°C以上；當工作環境溫度高于40°C時，必須采取冷卻措施。
3SCW系列軸裝式圓弧圓柱蝸桿減速機
編輯

SCWu型軸裝式圓弧圓柱蝸桿減速機（JB/T6387 — 1992）直接套裝在工作機主軸上，包括 SCWU ，SCWS，SCWO 三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。
圓弧圓柱蝸桿減速機工作條件：減速器蝸桿軸轉速不超過 1500 r/min；工作環境溫度為－ 40～40 ℃，當工作環境溫度低于0 ℃時，啟動前潤滑油必須加熱到0 ℃以上；減速器可正、反向運轉。
圓弧圓柱蝸桿減速機型號：
（1）SCWU 型—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器；
（2）SCWS 型—蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器；
（3）SCWO 型—蝸桿在蝸輪之上的軸裝式圓弧圓柱蝸桿減速器 ...
