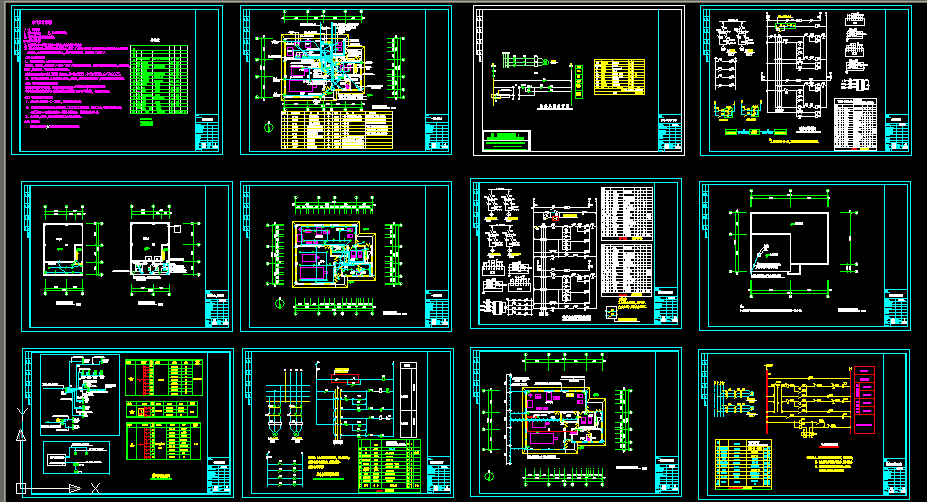

      鍋爐房全套圖紙
      • 該文件為dwg格式
      • 文件大小: 467.36 KB
      • 下載次數0
      • 文件評級
      • 更新時間:2014-07-25
      • 發 布 人: 1376370941
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
      • 鍋爐房全套圖紙
      • 電氣設計說明
        (一) 設計范圍
        1. 低壓配電系統;
        2. 電力及照明系統;
        3. 可燃氣體泄露報警及聯動系統;
        (二)低壓配電系統
        1. 負荷等級:本工程消防負荷為二級負荷,其余負荷為三級負荷。
        2. 供電電源及電壓:電源由單位變配電所引來,采用YJV22—1000V型交聯聚氯乙烯鎧裝絕緣電力電纜直埋方式引入,備用電源由柴油發電機房引來,在進戶處做重復接地。電壓220/380V。
        (三)電力及照明系統
        1、 導線及敷設方式:電力干線采用放射式供電方式。
        室內電力,照明干線,支線采用BV450/750V型銅芯塑料絕緣導線。在鍋爐房內穿鍍鋅鋼管沿墻,沿頂明敷設, 沿地面,樓板暗敷設。在其余設備用房內為暗敷設。
        圖中未注明的導線截面均為2.5MM。穿管管徑:2~3根SC15,4~5根SC20,6~7根SC25。
        2、 鍋爐房內設防爆燈具、防爆插座及防爆開關,控制室,值班室采用雙管日光燈,其它場所采用防塵防潮燈具。
        (四) 專用接地保護與安全保護
        1. 接地保護:采用TN-C-S系統, 接地電阻R小于4Ω。
        2、 本工程基礎形式為閥板基礎,接地裝置用L50x50x5鍍鋅角鋼,長為2.5米,在室外埋深0.8米處 每隔5米注入一根,接地連接線用-40X4鍍鋅扁鋼。 接地電阻不大于4歐。
        3、 在鍋爐房,水泵房,等設備用房距地0.3米處設接地端子。
        (六) 防雷接地
        將屋面金屬煙囪用直徑16鍍鋅圓鋼與接地裝置可靠聯結。 ...
