      熱回流提取濃縮機組








      • 該文件為dwg格式
        •

      • 文件大小：
              3.63 MB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-07-29
        •

      • 發 布 人：
              2942299280
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

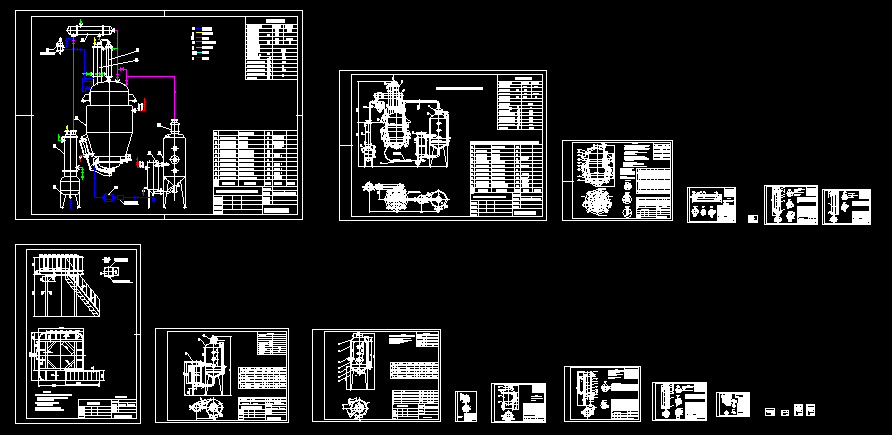

      •   熱回流提取濃縮機組
        •













      •

技術要求

1: 設備按GB150-98《鋼制壓力容器》設計、制造、檢驗和驗收.并接受國家技術監督局《鋼制壓力容器監察規程》的檢查和監督.

2: 焊接按JB4709-92《鋼制壓力容   器焊接規程》執行.

3: A、B類焊縫進行X射線20%局部探傷,長度≥250mm，焊縫Ⅲ級合格

4: 筒體焊好后以0.125 進行水壓試驗,保壓30分鐘降至0.099檢查焊縫沒有泄漏的進行下一工序.

5: 夾套焊接后,以0.41進行水壓試驗,保壓30分鐘降至0.33   檢查內筒夾套不允許泄漏。

6: 各轉角圓弧過渡，焊縫磨平.

7: 內表面拋光成鏡面Ra≤0.4μm，外表面2B橫紋板.

8: 所用汽缸使用前,進行0.8的氣壓試驗,不得泄漏、變形.

9: 整體裝配完畢后,先汽缸以0.6～0.7壓縮空氣進行空載試驗   應保證開啟關閉方便自如,鎖緊安全可靠.后內筒以0.37進行氣密性試驗,不得泄漏.

10: 排渣門開啟角度不小于90℃.

11: 筒體裝DN15彈簧全啟式安全閥,起跳壓力0.37.

12: 夾套裝DN15彈簧全啟式安全閥,起跳壓力0.42.

13: 管口方位按俯視圖.

14: 整機檢驗后點焊標牌于指定位置,最后清洗干凈、包裝.

 ...
        •


        •
