6360左制動鉗總成

文件大小： 312.33 KB
下載次數：
文件評級：
更新時間：2014-08-03
發 布人： 2081840187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術 要求

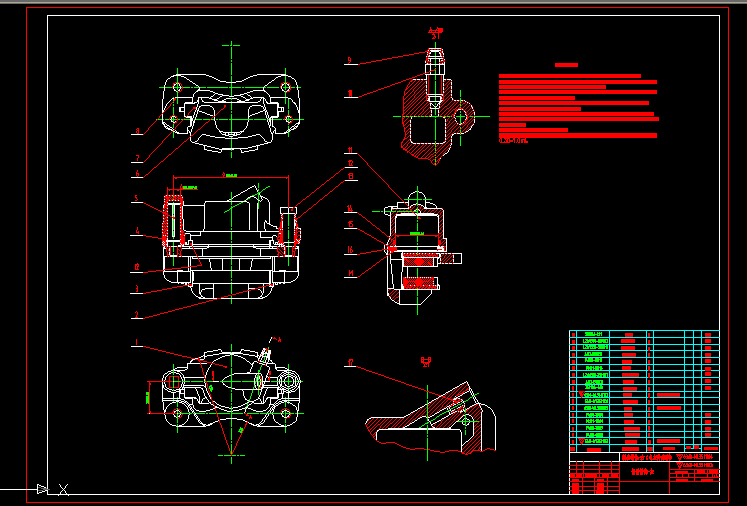

1.此圖表示左制動鉗總成，圖號為6360-WL3501013；右制動鉗總成，圖號6360-WL3501014與之對稱。
2.裝配前，左、右制動鉗體，制動活塞，放氣螺釘，油管內接頭，定位桿，導向桿等零件用汽油、酒精洗干凈并
吹干。各橡膠件用酒精清洗干凈并吹干（在酒精中浸泡時間不大于30秒）。
3.裝配活塞、密封圈前，在鉗體內孔及活塞上涂以規定的制動液，以防止損傷工作面。裝配活塞防塵罩前，在其
內側雙環狀處（圖中M處）涂以適量的7608號鋰基脂。
4.裝配件5、6、14時，在防塵罩A、B及支承架內孔，件6、13外表面上涂以適量的7608號里基脂（螺紋部分
不得沾有任何油脂）；件6、13的上緊力矩為40～55N·m。
5.總成裝配后，制動鉗體相對于支承架應能在軸向往復滑動自如，無任何卡滯想象；滑動阻力不得大于10N 。
6.總成裝配后，兩制動塊組件（件8）摩擦面不得有任何油污。制動塊組件在其襯墊槽中，軸向應能移動自如，滑
動阻力不大于10N。
7.總成未與制動盤裝配前的尺寸 L 不得小于13。
8.制動鉗總成性能按QC/T592-1999《轎車制動鉗總成性能要求及臺架試驗方法》的規定。其中制動所需液量為：
0.30～1.0ml。
...
