閥腔零件圖CAD圖紙.dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

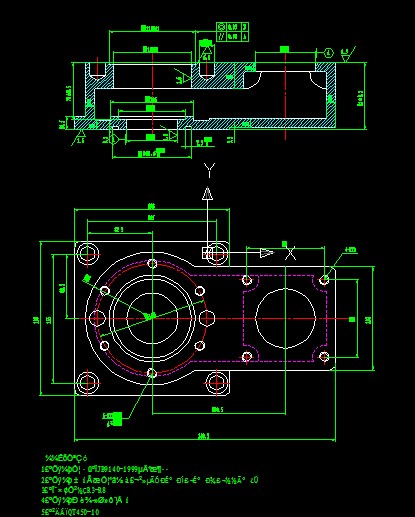

- 閥腔零件圖CAD圖紙
1．設計目的： （1）培養學生運用機械制造工藝學及有關課程(工程材料與熱處理；機械設計、互換性與技術測量、金屬切削機床、金屬切削原理與刀具等)的知識，結合生產實習中學到的實踐知識，獨立地分析和解決工藝問題，初步具備設計一個中等復雜程度零件的工藝規程的能力。 （2）能根據被加工零件的技術要求，運用夾具設計的基本原理和方法，學會擬訂夾具設計方案，完成夾具結構設計，提高結構設計能力。 （3）培養學生熟悉并運用有關手冊、規范、圖表等技術資料的能力。 （4）進一步培養學生識圖、制圖、運算和編寫技術文件等基本技能。 2．設計內容和要求（包括原始數據、技術參數、條件、設計要求等）： 本次設計要求編制一個中等復雜程度零件（不少于10道工序，見附圖）的機械加工工藝規程，并設計其中一道工序的專用夾具，繪制相關圖紙，撰寫設計說明書。必須以負責的態度對待自己所作的技術決定、數據和計算結果。注意理論與實踐的結合，以期使整個設計在技術上是先進的，在經濟上是合理的，在生產上是可行的。 具體內容如下： （1）根據零件圖，確定生產類型（一般為中批或大批生產），對零件進行工藝分析。 （2）選擇毛坯種類及制造方法，繪制毛坯圖。 （3）擬訂零件的機械加工工藝過程，選擇各工序加工設備及工藝裝備（刀具、夾具、量具、輔具），確定各工序切削用量及工序尺寸，計算某一代表工序的工時定額。 （4）填寫工藝文件：工藝過程卡片、工序卡片。 （5）設計指定工序的專用夾具，繪制裝配圖1張。 （6）撰寫設計說明書。 3．設計工作任務及工作量的要求〔包括課程設計計算說明書(論文)、圖紙、實物樣品等〕： 1．制定零件在中批生產條件下的機械加工工藝規程，畫零件圖，毛坯圖，填寫工藝過程卡、工序卡。 2．專用夾具設計。設計某道工序的專用夾具。 3．撰寫課程設計說明書一份（A4紙）。 4．主要參考文獻： [1]崇凱.機械制造技術基礎課程設計指南.北京.化學工業出版社，2006.12 [2]張龍勛. 機械制造工藝學課程設計指導書及習題.北京:機械工業出版社，2006.1 [3]孟少農，機械加工工藝手冊.北京:機械工業出版社，1991.9 [4]艾興，肖詩綱.切削用量簡明手冊.北京:機械工業出版社 [5]李益明.機械制造工藝設計簡明手冊.哈爾濱:哈爾濱工業大學出版 [6] 趙家奇，機械制造工藝學課程設計指導書—2版.北京:機械工業出版社，2000.10 [7] 李云，機械制造及設備指導手冊. 北京:機械工業出版社，1997.8 5．設計成果形式及要求： 提供課程設計說明書一份，要求內容與設計過程相符，且格式要符合規定要求； 被加工零件的零件圖1張；毛坯圖1張；夾具裝配圖1張；機械加工工藝過程卡和機械加工工序卡1套。 6．工作計劃及進度： 2011年12月6日 ~12月7日 分析研究被加工零件，畫零件圖； 12月8日 ~12月10日 工藝設計：選擇加工方案、確定工藝路線，畫毛坯圖，填寫工藝卡片； 12月11日 ~12月13日 夾具設計，畫夾具裝配圖及夾具主要零件圖； 12月14日 編寫課程設計說明書 12月15日、16日 答辯 系主任審查意 ...
閥腔零件圖CAD圖紙.dwg_下載(dwg格式) 機械圖紙
