Y系列三相異步電動機

文件大小： 289.93 KB
下載次數：
文件評級：
更新時間：2014-08-11
發布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

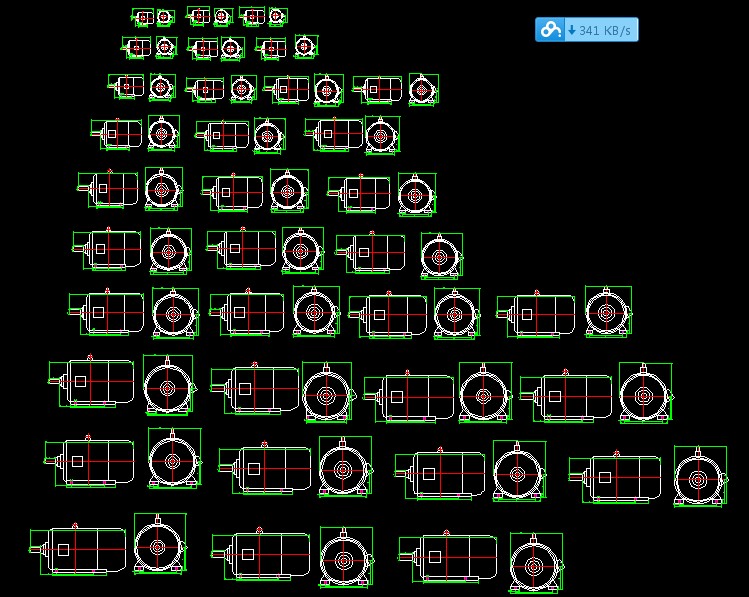

該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

Y系列三相異步電動機
Y3系列電動機是一般用途的全封閉自扇冷鼠籠型三相異步電動機。
Y3系列電動機的基本防護等級為IP55，絕緣等級為F級，電機溫升按B級考核。

Y3系列三相異步電動機[1]
它們具有設計新意、造型美觀、效率高、噪聲低、轉矩高、起動性能好、結構緊湊、使用維護方便等有點。功能
等級和安裝尺寸符合IEC標準。Y2、Y3系列電動機主要適用于不含易燃、易爆或腐蝕氣體的一般場所和無特殊要求的機械上。
Y3系列電機的型號由五部分組成：一：漢語拼音字母Y表示異步電動機；
二：分2(或3)表示(或三)次改型設計；
三：分數字表示機座中心高；
四：分英文字母為機座長度代號；
五：分橫線后的數字為電動機的極數；
型號含義Y3系列電動機有兩種設計，一種是適用于一般機械配套和出口需要，在輕載時有較高效率，在實際運行中有較佳節能效果，且具有較高堵轉轉矩，此設計稱為Y3-Y系列。中心高63～355mm，功率從0.12~315kW。電動機符合JB/T8680.1-1998 Y2系列(1P54)三相異步電動機（機座號63～355）技術條件。　型號含義：如Y3-200L1-2Y：“Y3”表示異步電動機第二次改型設計，“200”表示中心高，“L”表示機座長短號，“1”表示鐵心長度序號，“2”表示極數，“Y”表示第一種設計（可省略）。　第2種設計是滿載時有較高效率，更適用于長期運行和負載率較高的使用場合，如水泵、風機配套，此設計稱為Y3-E系列，中心高80～280mm，功率從0.55～90kW。電動機符合JB/T8680.2-1998 Y3系列(1P54)三相異步電動機（機座號80～280）技術條件。　型號含義：如Y3-200L2-6E：“Y3”表示異步電動機第二次改型設計，“200”表示中心高，“L”表示機座長短號，“2”表示鐵心長度序號，“6”表示極數，“E”表示第二種設計。
2結構簡介
編輯

1.Y3系列電動機機座外輪廓呈四方形兼圓形，散熱片呈垂直，水平平行分布，全部采用鑄鐵結構。另外H63～112還兼有鋁合金壓鑄結構。　2.本系列電動機采用淺端蓋結構，增加了內部加強筋的數量和尺寸，全部采用鑄鐵結構，另外H63～112還兼有鋁合金壓鑄結構。為方便用戶使用和檢修，H180及以上增設了不停機的注油裝置。　3.接線盒防護等級為IP55。為了減輕電機重量，H63～280接線盒用鋁合金壓鑄(也可用鑄鐵件)，H315～355使用鑄鐵件。且盒內設有專用的接地裝置，H160及以上機座考慮有熱保護裝置的安裝位置，電源進線孔采用雙孔進線，并有兩種密封結構：一種為加密封蓋，另一種為鎖緊密封。接線盒一般位于機座頂部，并可以四面出線，另外H80～355鑄鐵機座的接線盒還可以位于機座側面 ...
