      PE1200X1500顎式破碎機總圖








      • 該文件為dwg格式
        •

      • 文件大小：
              273.54 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-08-15
        •

      • 發 布 人：
              2303143778
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

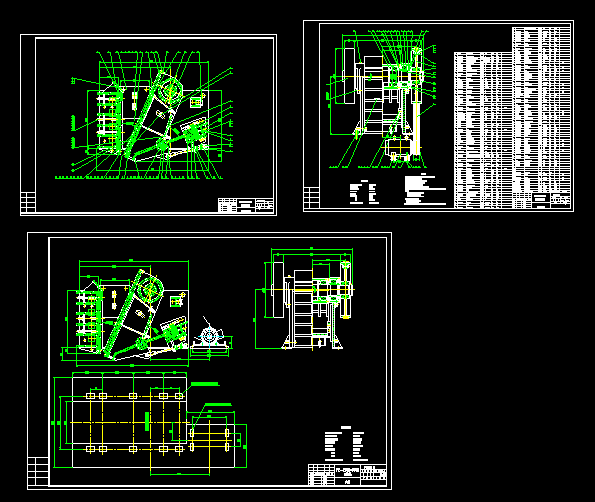

      •   PE1200X1500顎式破碎機總圖
        •













      •                  技術要求

1、本機應在本廠進行總裝配并進行空負荷試車2小時，其軸承的穩定

   溫度不高于70°。

2、電機軸端2-M12深22mm，按軸端擋圈孔配做。

3、肘板與肘板墊應接觸均勻，其間隙與平行度不大于1.5mm。

4、固定顎板與機架前面、活動顎板與動顎支撐面之間應接觸

   均勻，不應有翹角與懸空現象，必要時用砂輪磨平。

5、裝配后，飛輪、皮帶輪的端面與偏心軸的中心線垂直度為0.4mm。

6、肘板與肘板墊在運轉過程中不應有碰撞聲。

7、肘板鑄有正方形凸起的一端裝配時裝在動顎的肘板墊上。



      主要技術參數

1、進料口尺寸      600X900       mm

2、最大給料粒度      480          mm

3、處理量           56-92          T/h

4、排料口調節范圍   75-200      mm

5、主軸轉速         250          rpm

6、電動機型號       Y315M1-8

         功率       75           kw

         轉速       730           rpm

         電壓       380            v

8、整機外形尺寸 2580×3350×2375    mm

9、整機重量      19045            kg ...
        •


        •
