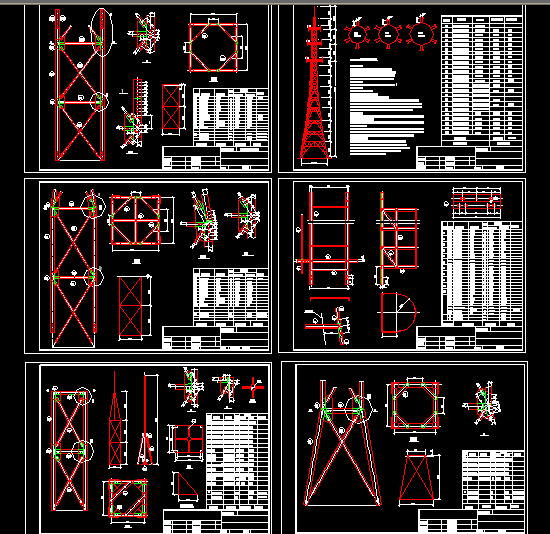

60米自立塔
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 結構設計說明
1. 設計依據
(1)《鋼結構設計規范》（GBJ17-88)
(2)《高聳結構設計規范》（GBJ135-90)
(3)《建筑抗震設計規范》（GBJ11-89)
(4)《建筑結構荷載規范》（GBJ9-87)
2. 設計荷載
塔架設計風壓為當?shù)鼗撅L(fēng)壓0.35kN/m
3. 塔體材料
(1)塔柱采用16Mn;
(2)其它型鋼采用Q235;
(3)所有構件均為熱浸鍍鋅防腐。
4. 構件出廠前先進行預裝。構件制作、放樣、安裝的允許誤差：
(1)構件長度偏差：當總長L≤5m時為±2mm，當L>5m時為±3mm；
(2)構件總體彎曲不大于長度的1/1000，局部彎曲不大于1/750；
(3)安裝后實際軸線偏差設計位置不大于高度的1/1500。
5. 塔體焊接
塔體的主要焊縫均為二級焊縫，應嚴格按《建筑鋼結構焊接規程》
（JGJ81-91）執行。
6. 鐵塔避雷針接地沿爬梯兩側引下，與避雷針接地網接通，接地電阻
小于4歐姆。
7. 通信鐵塔在使用期間使用單位應對其進行檢查工作，第一次經受六
級以上大風應對所有節點進行檢查，如發現異常情況及時會同有關
部門處理，以后隔半年檢查一次，再三至五年檢查一次。
8. 施工驗收依據
(1)《塔桅鋼結構施工及驗收規程》(CECS80:96);
(2)《鋼結構工程施工及驗收規范》(GB50205-95);
(3)《鋼結構工程質量檢驗評定標準》(GB50221-95);
(4)《建筑鋼結構焊接規程》（JGJ81-91）；
(5)其他相關施工及驗收規范。
...
60米自立塔_下載(dwg格式) 機械圖紙
