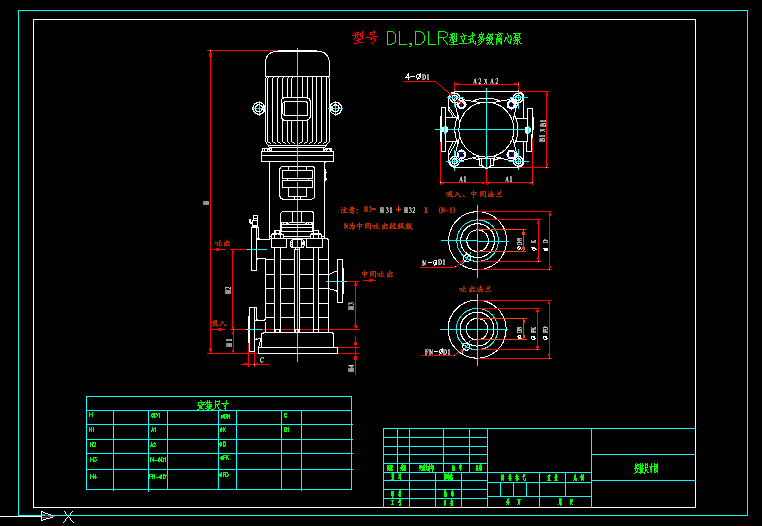

DL、DLR型立式多級離心泵
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- DL型泵系立式單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用，輸送介質的溫度為0℃～80℃。泵的進口壓力不允許超過0.6MPa。
DL型泵為立式安裝，具有結構緊湊，噪音低，占地面積小等特點，主要用于城鎮高層建筑供水及集中供熱系統、消防系統、空調系統、工礦企業供水系統等。
流量：8.0～432m³/h
揚程：20～280m
結構特點
DL型泵吸入口位于泵下部的進水段上，排出口位于泵上部的出水段上，均呈水平方向，泵的出口可根據用戶的需要與進口成90°、180°、270°（常規安裝時為0°）。泵主要由進水段、中段、出水段、軸承支架、電機支架、葉輪、導葉、軸、軸承、軸套、平衡鼓、平衡套等零件構成。進水段、中段、出水段、導葉、軸承支架形成工作室，軸、葉輪、平衡鼓和軸套組成轉子部件。軸向力由平衡鼓平衡，剩余軸向力由上端的向心推力球軸承承受。進水段、中段上分別裝有密封環，用以減少高壓水漏回進水室。
軸上端裝有向心推力球軸承、下端裝有滑動軸承。滾動軸承用油脂潤滑。軸封采用軟填料密封，也可與機械密封互換，用平衡室內的壓力水進行潤滑和冷卻。泵由立式電動機驅動，從電動機端看，泵為逆時針方向旋轉。 ...
DL、DLR型立式多級離心泵_下載(dwg格式) 機械圖紙
