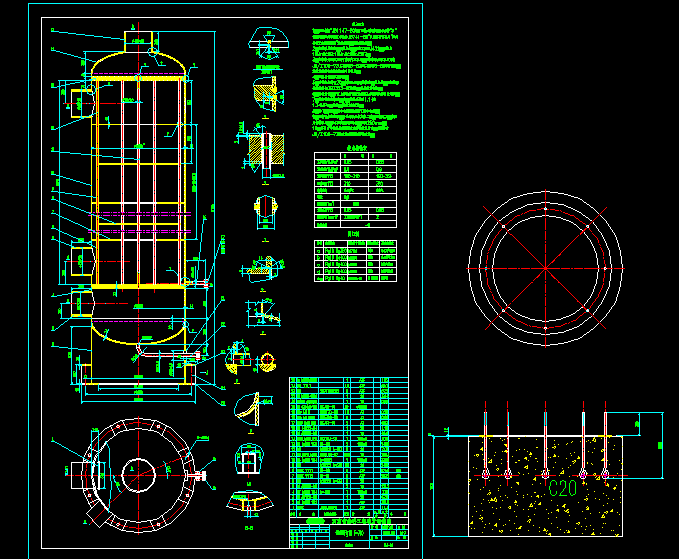

      熱交換器總圖 Pg10 F=740平方米
      • 該文件為dwg格式
      • 文件大小: 525.65 KB
      • 下載次數
      • 文件評級
      • 更新時間:2014-08-23
      • 發 布 人: kongbei
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
      • 熱交換器總圖 Pg10 F=740平方米
      • 技術要求
        1、本設備按"JB1147-80鋼制列管式換熱器技術條件"和"鋼制焊接壓力容器技術條件JB741-80"及國家勞動總局"壓力容器安全監察規程"進行制造,試驗和驗收。
        2、焊接采用電焊,所用焊條:碳鋼之間為J422;碳鋼與16MnR之間及16MnR之間為:J507。
        3、焊接接頭型式及尺寸除圖中注明外,對接接頭型式及尺寸按JB/Z105-73.GB985-80和GB986-80中的規定;法蘭焊接按相應法蘭標準中的規定。
        4、列管與管板采用焊接。
        5、對接焊縫進行20%X射線無損探傷檢查,縱焊縫、環焊縫探傷結果符合GB3323-82標準Ⅲ級要求為合格。
        6、接管方位,管板上管孔方位及地角螺孔方位均以俯視圖為準。
        7、設備制造完畢后,殼、管程分別以1.14和1.34MPa(表壓)進行水壓試驗。
        8、件1(擋板)的中心應對準接管C的中心線。
        9、設備制作完成后,外涂環氧鐵紅底漆二道,現場施工,保溫層材料采用砼石水泥或膨脹珍珠巖,厚度250mm。
        10、制作時可根據具體情況改變焊接坡口尺寸,必須符合JB/Z105-73的要求不得降低焊接質量。
        ...
