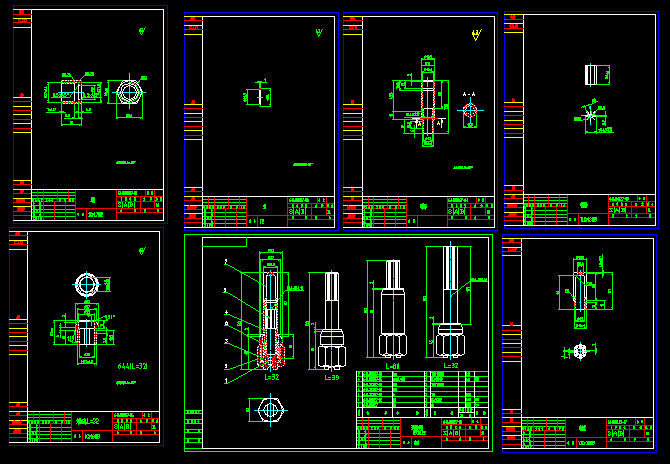

高壓水除鱗噴嘴圖LECHLER

文件大小： 137.48 KB
下載次數：
文件評級：
更新時間：2014-08-24
發 布人： 2841899187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

高壓水除鱗噴嘴圖LECHLER
簡介
噴嘴，英文叫NOZZLE，中文也稱噴頭、噴咀。
噴嘴是很多種噴淋、噴霧、噴油、噴砂、噴涂等設備里很關鍵的一個部件，起著重要的作用。[1]
噴嘴在行業中的應用非常廣泛，材質從不銹鋼、塑料到碳化硅、聚四氟乙稀、PP（工程塑料）、鋁合金和鎢鋼等，應用范圍一般常用在汽車、電鍍、表面處理、高壓清洗、除塵、降溫、脫硫、加濕、攪拌、園林等各個行業。
2配件
噴嘴的配件包括管螺紋接頭配件、電磁閥和液體過濾器和壓力表接頭。
管螺紋接頭的主要制作材料為不銹鋼，螺紋連接方式可分為內螺紋連接和外螺紋連接。這種接頭多用于連接建筑、水利工程、橋梁建筑的管道。
電磁閥也是一種噴嘴配件，具有內螺紋連接口。電磁閥的閥體通常是由不銹鋼和黃銅制造的，它的活塞結構特別，耐磨度高，并且在工作時不會產生任何的噪音。密封件的材料為丁晴橡膠或氟化橡膠，閥的動作方式可分為直動式，分步直動式，先導式。它的連通方式有雙通型和兩位三通型。它主要用于空壓機、吹瓶機、消防安全、舞臺器械、食品器械、清洗設備等行業。
液體過濾器的具有可拆卸的導杯，這種導杯具有各種大小的濾網眼。它的最大特點是當需要清洗時，只需要將可拆卸的濾筒取出，去除雜質后，重新安裝即可，因此它的使用和維護都極為方便。液體過濾器適用于蒸氣、空氣、水、油品等系統管道中，可以對各種計量儀器、泵機、閥門和各種噴嘴設備起到保護作用。
壓力表的接頭和接觸液體的零件都是由黃銅制成，主要用于測量對銅和銅合金無腐蝕性、無爆炸性，且不易結晶和沉淀的氣體或液體壓力。這種儀表要求垂直安裝，負荷穩定。
3冷卻效率
事實證明，噴嘴的冷卻效率是最高的，它適用于需要快速被冷卻的氣體。
在低壓系統下，噴嘴的冷卻作用進行了研究，通過控制流體的沸點，可以達到控制表面溫度的目的。冷卻技術受很多因素的影響，其中壓力的大小對冷卻效果有很大的影響。
這種冷卻技術對低溫?zé)嵝袠I(yè)來說是很有吸引力的。對于像電子，航空電子，激光，光電控制等體溫?zé)嵝袠I(yè)來說，這種冷卻技術是很有實際應用的。
4分類
噴嘴可分為兩大類：
一、燃燒器用噴嘴（軍用，民用）
各種噴嘴
各種噴嘴
二、非燃燒器類噴嘴
按噴嘴的功能噴嘴大致可分為：噴霧噴嘴，噴油燒嘴，噴砂嘴，及特殊噴嘴。
按材料分類，可分為：金屬噴嘴，塑料噴嘴，陶瓷噴嘴，合金噴嘴。
按行業分類，可分為：石化噴嘴，農業噴嘴，紡織噴嘴，造紙噴嘴，印刷噴嘴，環保（脫硫、脫硝、脫氮、除塵等）噴嘴，噴涂噴嘴，鋼鐵冶金噴嘴，電子噴嘴，食品噴嘴。
按形狀分類，可分為空心錐噴嘴，實心錐噴嘴，方形噴嘴，矩形噴嘴，橢圓形噴嘴，扇形噴嘴，柱流（直流）噴嘴，二流體噴嘴，多流體噴嘴等等。
特殊行業噴嘴：噴火嘴，德士古噴嘴，造粒噴頭等等。
總之噴嘴應用非常之廣.，幾乎涉及到各個領域。[2]
1)清洗(也稱表面清理)
a．汽車、摩托車、家用電器等前處理化學清洗，汽車清洗；
玻璃噴嘴
b．高壓清洗瓶罐桶，如啤油瓶、油桶、大尺寸罐等內表面；
c．電路板外表面化學清洗。
2)噴涂(也稱涂裝)
a．金屬零部件表面磷化、鈍化、去脂等；
b．噴漆，又可分為機械或空氣霧化為主，靜電霧化為輔的組合方式，用于金屬、非金
屬沒備、家具，幸內裝修等；
c．藥片涂層，噴墨打印，噴霧印染。
3)冷卻
a.冷卻塔，如發電廠的循環用水、地面燃?xì)廨啓C(jī)進氣降溫(利用水膜或其他冷卻劑)等冷卻塔；
b.輸送帶冷卻。
4)防火
a．儲存罐；
b．鉆井平臺等。
5)加濕
a．廠房、儲藏室加濕；
b．紡織車間、印刷廠加濕，以防止靜電產生。
6)除塵
a．垃圾清掃車地面壓塵，灑水車（基本都是用窄角扇形噴嘴）；
b．從沖天爐上去除灰塵；
c．煤礦、工廠除塵（也可用大噴槍）。
7)潤滑
a．齒輪、軸承、鋼纜潤滑；
洗罐噴嘴
洗罐噴嘴
b．噴涂脫模劑；
c．大型鍛壓機上的壓模潤滑；
d．輸送帶或傳送鏈的潤滑；
8)氣體調節
a．洗滌噴漆室空氣調節；
b．S02去除，N02控制；
c．洗滌氣體，如除氧等。
9)粉料(劑、末)制取
a．化工、食品、醫藥、陶瓷等粉狀產品采用噴霧干燥設備中制取；
b．粉末冶金中金屬、合金和金屬化合物的粉末制取。
10)農業及園林如農、林作物噴灑農藥和化肥，苗圃及園林噴灑灌溉等。
11)日常生活如淋浴，理發時噴發膠和摩絲，各種場合滅蟲、消毒藥物噴灑等。
12)高壓清洗、超聲波清洗、消泡、冷卻與淬火、水的冷卻、擦洗器、防火、其他表面清洗工藝。
5特性
下面以噴涂工藝用噴嘴來說明噴嘴各種特性：
由于噴嘴是按其在多種不同噴霧條件下工作而設計的，因而選用適合需要的噴嘴，以便在使用中達到最佳噴霧性能。噴嘴的特性主要體現在噴嘴的噴霧類型，即液體離開噴嘴口時形成的形狀以及它的運行性能。噴嘴的命名一是以噴霧形狀區分為扇形、錐形、液柱流（即射流）、空氣霧化、扁平噴嘴，其中錐形噴嘴又分為空心錐形與實心錐形二大類；而文丘里噴嘴（即混合攪拌噴嘴）、強冷（熱）風口吹風風嘴以及專用噴嘴（如園林噴嘴、缸子洗滌噴嘴、管子清洗噴嘴等系列）的命名則體現了噴嘴的運行性能。
6選用
編輯

由于噴嘴是按其在多種不同噴霧條件下工作而設計的，因而選用適合需要的噴嘴，以便在使用中達到最佳噴霧性能。噴嘴的特性主要體現在噴嘴的噴霧類型，即液體離開噴嘴口時形成的形狀以及它的運行性能。噴嘴的命名一是以噴霧形狀區分為扇形、錐形、液柱流（即射流）、空氣霧化、扁平噴嘴，其中錐形噴嘴又分為空心錐形與實心錐形二大類；而文丘里噴嘴（即混合攪拌噴嘴）、強冷（熱）風口吹風風嘴以及專用噴嘴（如園林噴嘴、缸子洗滌噴嘴、管子清洗噴嘴等系列）的命名則體現了噴嘴的運行性能。
　　選用噴嘴的因素有流量、壓力、噴霧角度、覆蓋范圍、沖擊力、溫度、材質、應用等，而這些因素之間往往相互牽連、相互制約。流量與壓力，噴霧角度與覆蓋范圍均成正比關系。任何噴嘴的噴射目的是要維持連續不斷使槽液與工件接觸，流量這個因素比壓力更為重要。液體的溫度不影響噴嘴的噴霧性能，但它影響?zhàn)ざ群捅戎兀瑫r(shí)還影響材料的選擇。
　　噴嘴材料的選擇
　　噴嘴的材料還應根據槽液的化學特性來確定：
　　1、對非腐蝕性槽液可根據加工的難易，采用青銅鑄造或塑料壓鑄；
　　2、為防止腐蝕，可采用非金屬材料；
　　3、對硫酸、鹽酸等強腐蝕槽液，可采用尼龍塑料；
　　4、用于磷化槽液的噴嘴材料一般采用耐酸的不銹鋼；
　　5、防止銹蝕的噴嘴也可直接選用不銹鋼或尼龍材質制作。
噴嘴選型方法
　　具有一定沖擊力的噴嘴應選用小角度噴嘴，以液柱流（即射流）為最佳；
　　扇形噴嘴適用于清洗、脫脂、冷卻等方面，錐形噴嘴適用于漂淋、表層、磷化、加濕、除塵等方面；
　　在儲漆缸、槽體中應安裝文丘里攪拌噴嘴。以"H"型即攪拌噴嘴（也稱為文丘里噴嘴）為例，槽液經一定壓力與引道口被吸入的液體共同以1：4的流量混合后擴散噴射出來，達到溶質無空氣混合攪拌的效果，從而防止了沉淀，因?yàn)閿噭哟_保了化學溶液均勻的混合；
　　脫脂和水洗工序的噴嘴，可選用沖擊力較強的噴射型噴嘴：以"V"型即扇型噴嘴為例，其噴射角度以60°為最佳，具有較大的沖擊力量；
　　磷化工序的噴嘴則可選用霧化好、水粒細密均勻、沖擊力較弱的離心噴嘴：以"Z"型即錐形噴嘴為例，其噴嘴離工件的最佳距離為40cm～50cm，具有分散，使液體霧化的噴淋作用.[3] ...
