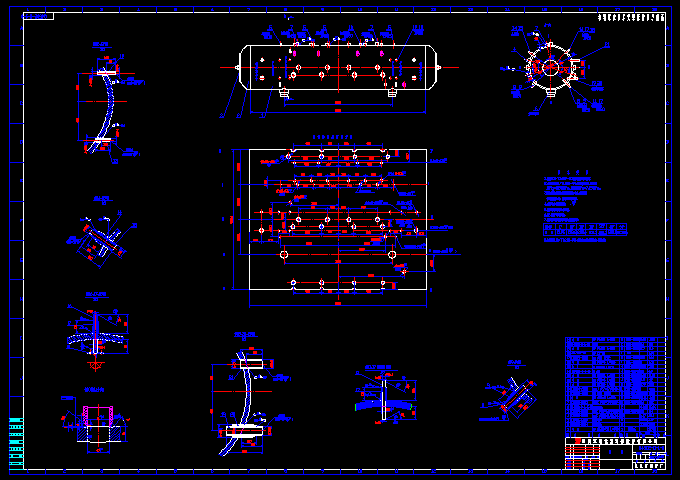

鍋筒圖紙

文件大小： 216.52 KB
下載次數：
文件評級：
更新時間：2014-08-24
發布人： 2841899187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

鍋筒圖紙

主要作用
鍋筒（亦稱汽包）是自然循環鍋爐中最重要的受壓元件，鍋筒的作用主要有：
1：是工質加熱、蒸發、過熱三過程的連接樞紐，保證鍋爐正常的水循環。
2：內部有汽水分離裝置和連續排污裝置，保證鍋爐蒸汽品質。
3：有一定水量，具有一定蓄熱能力，緩和汽壓的變化速度。
4：鍋筒上有壓力表、水位計、事故放水、安全閥等設備，保證鍋爐安全運行。
2簡要介紹

鍋筒是鍋爐中最笨重且價格昂貴的厚壁承壓部件。鍋筒不但承受很高的內壓，而且由于運行工況變化，還會隨壁溫的波動產生熱應力，因而工作條件惡劣，需進行有效的運行工況監督。鍋筒工作條件復雜，出現事故的后果嚴重，必須嚴格控制鍋筒的結構和材料，所用材料的化學成分、機械性能和焊接與加工工藝質量，必須經過一系列的嚴格檢驗。鍋筒由筒體和封頭構成.(1)筒體:指鍋筒的圓筒部分，它的內徑和長度與循環方式、鍋爐容量、蒸汽參數及內部設備結構形式有關。鍋筒筒體通常在多輥筒卷板機上卷制而成.亞臨界壓力鍋爐鍋筒筒壁太厚，需在巨型壓力機上壓制.(2)封頭:亞臨界壓力鍋爐常為半球形，高壓、超高壓鍋爐常為橢球形，中壓鍋爐為較扁的橢球形，封頭上設有人孔，以便安裝和檢修內部裝置。封頭在水壓機或油壓機上壓制成型。工況監督：在鍋爐起停過程中，鍋筒上下壁及內外壁之間均有一定溫差，產生熱應力，特別是高參數鍋爐鍋筒壁很厚，鍋筒往往成為限制起動速度的主要部件，因此必須對鍋筒內外壁及上下壁溫差進行測量并加強監督。
3工作原理

鍋爐是利用燃料或其他能源的熱能，把水加熱成為熱水或蒸汽的機械設備。鍋爐包括鍋和爐兩大部分，鍋的原義是指在火上加熱的盛水容器，爐是指燃燒燃料的場所。
鍋爐中產生的熱水或蒸汽可直接為生產和生活提供所需要的熱能，也可通過蒸汽動力裝置轉換為機械能，或再通過發電機將機械能轉換為電能。提供熱水的鍋爐稱為熱水鍋爐，主要用于生活，工業生產中也有少量應用。產生蒸汽的鍋爐稱為蒸汽鍋爐，又叫蒸汽發生器，常簡稱為鍋爐，是蒸汽動力裝置的重要組成部分，多用于火電站、船舶、機車和工礦企業。
鍋爐承受高溫高壓，安全問題十分重要。即使是小型鍋爐，一旦發生爆炸，后果也十分嚴重。因此，對鍋爐的材料選用、設計計算、制造和檢驗等都制訂有嚴格的法規。
鍋筒(drum)是水管鍋爐中用以進行汽水分離和蒸汽凈化，組成水循環回路并蓄存鍋水的筒形壓力容器，又稱汽包。主要作用為接納省煤器來水，進行汽水分離和向循環回路供水，向過熱器輸送飽和蒸汽。鍋筒中存有一定水量，具有一定的熱量及工質的儲蓄，在工況變動時可減緩汽壓變化速度，當給水與負荷短時間不協調時起一定的緩沖作用。鍋筒中裝有內部裝置，以進行汽水分離、蒸汽清洗、鍋內加藥、連續排污，籍以保證蒸汽品質。 ...
