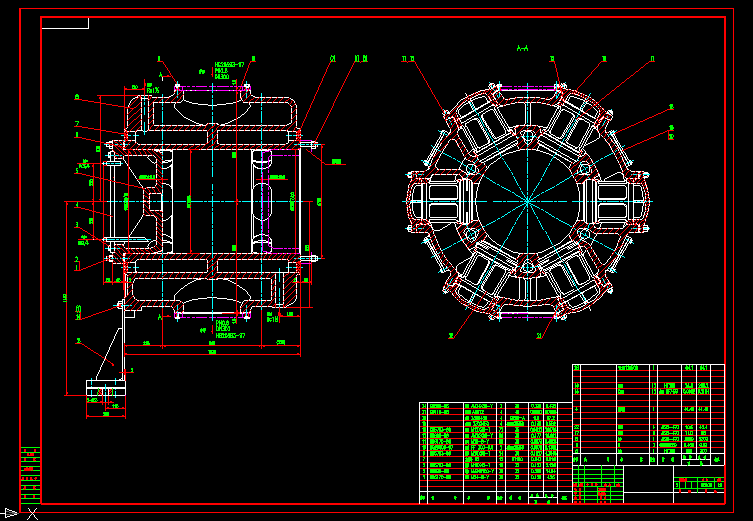

氣缸部件11-00
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 未注尺寸標注如下：
內側的R,筋、壁、凸臺等的R,大的為R5,小的為R2;
不加工鑄件部位的R為0.5以下;
筋、壁等頂端的R為壁厚的1/2;
凸起部前端R最大為R1;
拔模斜度為1°30';
2. 毛坯進行噴砂處理;
3. 氣缸頭內部在氣壓0.294MPa(3kg/cm )的情況下，無泄漏現象;
4. 熱處理T7，硬度為85~110HB;
5. 未注孔中心距公差：M6、M8螺紋孔為±0.1;所有緊固孔為±0.2;
6. 各孔對接合面的垂直度:2×13的銷孔為100:0.15;各螺紋孔為100:0.44;
7. 氣門座及氣門導套在常溫下壓入,壓力為2.94×10 N;
8. ...
