ZPLS740 水冷螺桿式冷水機組

文件大小： 148.6 KB
下載次數：
文件評級：
更新時間：2014-08-26
發布人： 2577956052

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

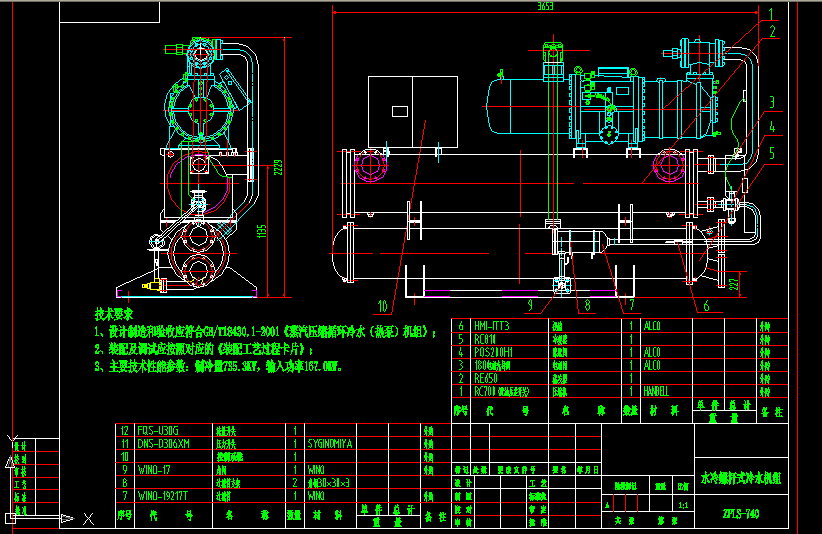

該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1、設計制造和驗收應符合GB/T18430.1-2001《蒸汽壓縮循環冷水（熱泵）機組》；
2、裝配及調試應按照對應的《裝配工藝過程卡片》；
3、主要技術性能參數：制冷量278.3KW，輸入功率60.5KW。

水冷螺桿式冷水機組主要由半封閉式螺桿壓縮機、殼管式冷凝器、干燥過濾器、熱力膨脹閥、殼管式蒸發器、以及電器控制部分等組成。
水冷螺桿式冷水機組也是冷水機組的一種，由于它的主要構成部件使用了螺桿式壓縮機，所以名稱可稱謂水冷螺桿式冷水機組。它的冷凍出水溫度范圍為3℃~20℃，可廣泛應用于塑膠，電鍍，電子，化工，制藥，印刷，食品加工等各種工業冷凍制程需使用冷凍水的領域，或大型商場，酒店，工廠，醫院等各種中央空調工程中需使用冷凍水集中供冷的領域。
機組制冷時，壓縮機將蒸發器內低溫低壓制冷劑吸入氣缸，經過壓縮機做功，制冷劑蒸氣被壓縮成為高溫高壓氣體，
經排氣管道進入冷凝器內。高溫高壓的制冷劑氣體在冷凝器內與冷卻水進行熱交換，把熱量傳遞給冷卻水帶走，而制冷劑氣體則凝結為高壓液體。從冷凝器出來的高壓液體經熱力膨脹閥節流降壓后進入蒸發器。在蒸發器內，低壓液體制冷劑吸收冷凍水的熱量而汽化，使冷凍水降溫冷卻，成為所需要的低溫用水。汽化后的制冷劑氣體重新被壓縮機吸入進行壓縮，排入冷凝器，這樣周而復始，不斷循環，從而實現對冷凍水的冷卻。
從機組出來的冷凍水，進入室內的風機盤管、變風量空氣調節機等末端裝置，在室內與對流空氣發生熱交換，在此過程中，水由于吸收室內空氣的熱量（向室內空氣散熱）而溫度上升，而室內空氣經過室內換熱器后溫度下降，在風機的帶動下，送入室內，從而降低室內的空氣溫度，而溫度上升后的冷凍水在水泵的作用下重新進入機組，如此循環，從而達到連續制冷的目的。 ...
