連桿結合面氣動銑夾具

文件大小： 85.87 KB
下載次數：
文件評級：
更新時間：2014-08-28
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

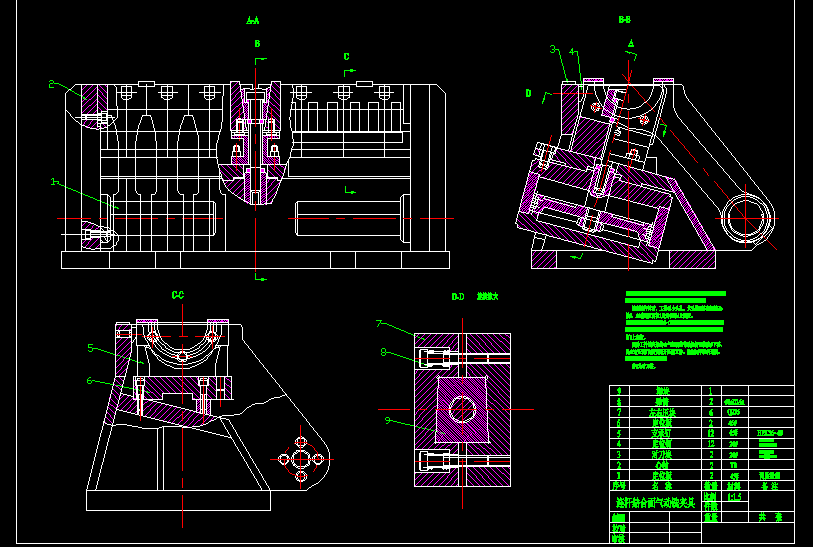

該夾具用于立式銑床，銑削連桿體及連桿蓋的結合面。
一次安裝六件（單獨裝一種工件或各裝三件)。
銑削連桿體時，工件以小頭孔，大頭端面積側面在心
軸2，左端定位面板1及定位釘4上定位。
銑削連桿蓋時（見C-C視圖），需裝上定位板6，工件
以端面，側面及凸臺在右端定位板1，定位釘4及兩支支承
釘5上定位。
兩種工件的夾緊均由氣缸活塞帶動拉桿和楔塊9下移，
是左右壓塊7向兩側張開壓緊工件。銑削完畢拉桿退回，
彈簧8是壓板放松工件。
件3為對刀塊。
...
