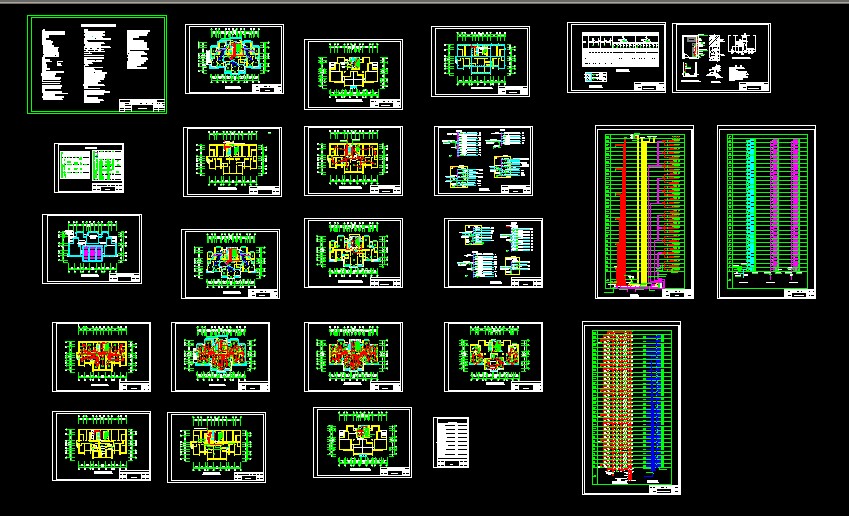

建筑電氣畢業設計圖紙(套圖)
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 一、建筑概況
本工程為徐州市三該工程為山南華府2號樓電氣工程,一類高層住宅樓,地下一層為庫房.設備房.地上一至三十二層為普通住宅,屋頂電梯機房。剪力墻結構;鋼筋混凝土基礎;建筑面積16044.6m2,建筑高度99.7m2。結構形式為剪力墻結構。
本工程屬于一類普通高層住宅建筑。
二.設計依據
1.相關專業提供的工程設計資料;
2.建設單位提供的設計任務書及設計要求;
3.中華人民共和國現行主要標準及法規:
五.設備安裝
1.配電箱及控制箱除在豎井、機房、混凝土墻上明裝外,均為暗裝。箱體高度0.6m以下,底邊距地1.5m;0.6m~1m高,底邊距地1.2m;1m~1.2m高,底邊距地1m;1.2m以上,為落地式安裝。應急照明箱箱體應有明顯標志,并作防火處理。
2.除注明外,開關、插座分別距地1.3m、0.3m暗裝。衛生間內開關、插座選用防潮、防濺型面板.裝高1.8m以下的插座均為安全防護型。衛生間插座應遠離浴缸邊緣水平距離0.6m以上。
六.導線選擇及敷設
1.動力配電干線及照明干線選用YJV銅芯電纜。所有干線均穿SC鋼管埋地暗敷及豎井內沿橋架敷設。
照明與裝高1.5m以上的插座回路沿各層頂板及墻內暗敷.其余回路沿各層地板及墻內暗敷.
2.動力及應急照明支線選用ZR-BV-500V銅芯阻燃導線;除圖中注明外,其余線路均選用BV-500V,2.5mm 銅芯導線。所有支線均穿電線管沿墻及樓板暗敷。
3.消防設備配電線路暗敷時,保護層厚度須大于30mm;明敷時做防火處理。電氣豎井內孔洞在設備安裝完畢后用防火材料每層封堵。 ...
