      矯平機裝配圖 2-8×2200








      • 該文件為dwg格式
        •

      • 文件大小：
              122.18 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-09-08
        •

      • 發 布 人：
              kongbei
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

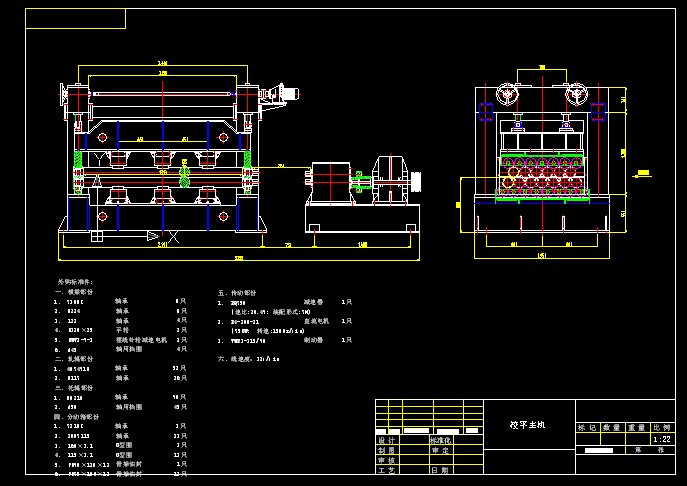

      •   矯平機裝配圖 2-8×2200
        •













      •   外購標準件:

一、橫梁部份

1、 7308E          軸承               8只

2、 8224           軸承               8只

3、 122            軸承               4只

4、 D320×25       手輪               2只

5、 BWY2-9-3       擺線針輪減速電機   2只

6、 d45            軸用擋圈           4只

二、軋輥部份

1、 4074918        軸承              52只

2、 8117           軸承              26只

三、托輥部份

1、 80210          軸承              90只

2、 d50            軸用擋圈          45只

四、分動箱部份

1、 7218E          軸承               3只

2、 2007115        軸承              23只

3、 160×3.1       O型圈              3只

4、 115×3.1       O型圈             13只

5、 PD90×120×12  骨架油封           1只

6、 PD75×100×12  骨架油封          13只

五、傳動部份

1、 ZQ750                  減速器      1只

    (速比:20.49; 裝配形式:7#)

2、 Z4-200-21              直流電機    1只

    (75KW;  轉速:1500r/min)

3、 YWZ3-315/90            制動器      1只



六、線速度：32m/min

 ...
        •


        •
