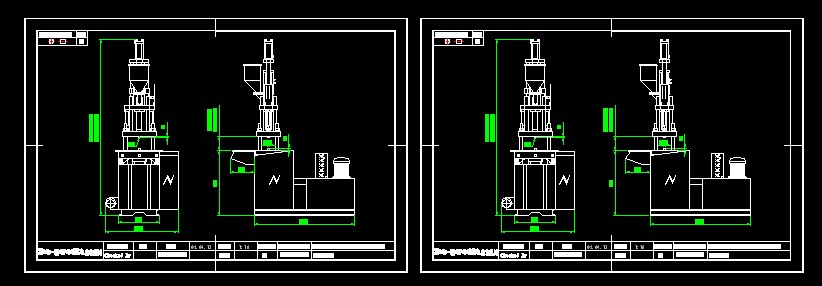

立式注塑機TDRV4-35Tcad圖紙

文件大小： 300.59 KB
下載次數：
文件評級：
更新時間：2014-09-09
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

注塑機通常由注射系統、合模系統、液壓傳達動系統、電氣控制系統、潤滑系統、加熱及冷卻系統、安全監測系統等組成。1 （1）注射系統注射系統的作用：注射系統是注塑機最主要的組成部分之一，一般有柱塞式、螺桿式、螺桿預塑柱塞注射式3種主要形式。目前應用最廣泛的是螺桿式。其作用是，在注塑料機的一個循環中，能在規定的時間內將一定數量的塑料加熱塑化后，在一定的壓力和速度下，通過螺桿將熔融塑料注入模具型腔中。
注射結束后，對注射到模腔中的熔料保持定型。　注射系統的組
成：注射系統由塑化裝置和動力傳遞裝置組成。　螺桿式注塑機塑化裝置主要由加料裝置、料筒、螺桿、射咀部分組成。動力傳遞裝置包括注射油缸、注射座移動油缸以及螺桿驅動裝置（熔膠馬達）。
（1）注射系統注射系統的作用：注射系統是注塑機最主要的組成部分之一，一般有柱塞式、螺桿式、螺桿預塑柱塞注射式3種主要形式。目前應用最廣泛的是螺桿式。其作用是，在注塑料機的一個循環中，能在規定的時間內將一定數量的塑料加熱塑化后，在一定的壓力和速度下，通過螺桿將熔融塑料注入模具型腔中。
（2）合模系統　合模系統的作用：合模系統的作用是保證模具閉合、開啟及頂出制品。同時，在模具閉合后，供給予模具足夠的鎖模力，以抵抗熔融塑料進入模腔產生的模腔壓力，防止模具開縫，造成制品的不良現狀。　合模系統的組成：合模系統主要由合模裝置、調模機構、頂出機構、前后固定模板、移動模板、合模油缸和安全保護機構組成。
（3）液壓系統　液壓傳動系統的作用是實現注塑機按工藝過程所要求的各種動作提供動力，并滿足注塑機各部分所需壓力、速度、溫度等的要求。它主要由各自種液壓元件和液壓輔助元件所組成，其中油泵和電機是注塑機的動力來源。各種閥控制油液壓力和流量，從而滿足注射成型工藝各項要求。
（4）電氣控制系統　電氣控制系統與液壓系統合理配合，可實現注射機的工藝過程要求（壓力、溫度、速度、時間）和各種程序動作。主要由電器、電子元件、儀表、加熱器、傳感器等組成。一般有四種控制方式，手動、半自動、全自動、調整。
（5）加熱/冷卻系統　加熱系統是用來加熱料筒及注射噴嘴的，注塑機料筒一般采用電熱圈作為加熱裝置，安裝在料筒的外部，并用熱電偶分段檢測。熱量通過筒壁導熱為物料塑化提供熱源；冷卻系統主要是用來冷卻油溫，油溫過高會引起多種故障出現所以油溫必須加以控制。另一處需要冷卻的位置在料管下料口附近，防止原料在下料口熔化，導致原料不能正常下料。
（6）潤滑系統　潤滑系統是注塑機的動模板、調模裝置、連桿機鉸等處有相對運動的部位提供潤滑條件的回路，以便減少能耗和提高零件壽命，潤滑可以是定期的手動潤滑，也可以是自動電動潤滑
2分類
一、直立式AC/DC注塑機系列：該機型主要是針對連接線、各類電子、電腦數據線以及電源插頭線的注塑成型等，注塑產品精確標準要求不高，一般以PVC、PE等塑膠料注塑為主導，適合于該產品的具體適用機型規格一般鎖模力從15T－－到35T不等，因各廠家機型的具體容模量，配置等有異，在選購前一定要求廠家到廠確定機型的具體參數規格等
二、C型注塑機系列：該機立式鎖模，臥式射膠因無導柱，因鎖模部位成一個英文字母“C”字而得名。該機結構復雜，具有超大的射膠量，因無導柱作業區域寬廣，主要適合于從事各類安規電源插頭注塑成型，如法國頭、美式插頭、英國插頭等
三、立式單滑板式注塑機、雙滑板式注塑機系列：該機主要針對工程類塑膠，產品有嚴格的精密度要求，精密或有微小的嵌入件一起注塑成型，也是嵌入件注塑最優化的成型方案之一。因為該機具有上模固定，下模滑出功能。雙滑板式具有一上模雙下模，二模交替作業，較之適合于精密五金件嵌入或取出。部分雙色模也可用雙滑注塑成型，一般成型產品，如電子精密連接器、手機連接器、集成電路組件等，雙滑板缺點：兩工作位，增加人工費用。
四、立式圓盤式注塑機、旋轉式系列：立式圓盤式注塑機旋轉式系列可謂是精密件嵌入注塑及雙色模最優化的方案，因該機可設計一上模二下模或多下模功能，較之適合復雜的嵌入和人工節省之優點
五、立臥式注塑機。立臥式注塑機可針對膠量較大又必須用立式結構鎖模的五金包膠鑲件產品，因立式結構放鑲件方便，臥式結構射膠量大，是市場需要立臥結構結合的產物。 ...
