      小車總圖cad圖紙 25-10t M5
      • 該文件為dwg格式
      • 文件大小: 200.9 KB
      • 下載次數0
      • 文件評級
      • 更新時間:2014-09-11
      • 發 布 人: kongbei
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

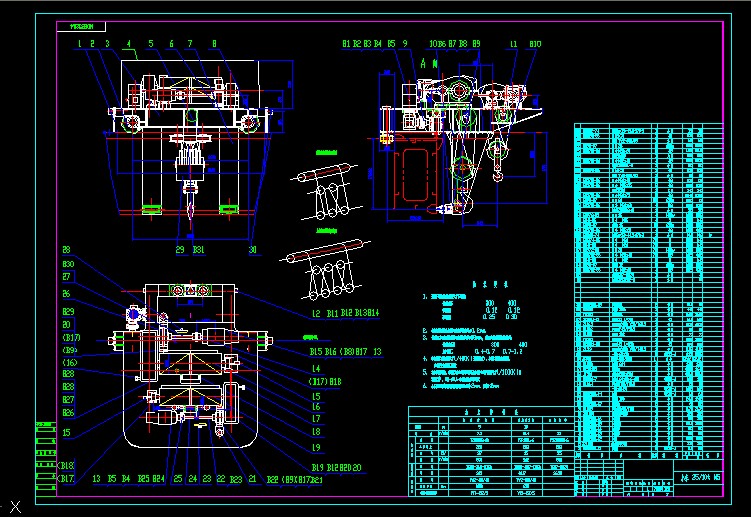

      • 小車總圖cad圖紙 25-10t M5
      • 技術要求
        1. 裝配好的制動輪跳動量不大于下述規定:
        制動輪直徑 300 400
        徑向跳動 0.12 0.12
        軸向跳動 0.25 0.30
        2. 卷筒與減速器接頭處軸中心線位移偏差不大于0.2mm.
        3. 制動閘瓦中心線對制動輪中心線的位移不超過于3mm,兩閘瓦與制動輪的間隙應相等.
        制動輪直徑D 300 400
        允許間隙C 0.4-0.7 0.7-1.2
        4. 車輪端面之垂直度不大于l/400(l為測量長度),車輪上緣只許向外偏斜, 在車輪架空的情況下測量
        5. 在水平投影面內,車輪寬度中心線與軌道沿長度方向中心線平行度不大于l/1000(l為 測量長度),且同一軸線上一對車輪偏斜方向應相反.
        6. 從小車運行機構的車輪處量出的軌距公差為≤2mm.相對差<2mm ...
