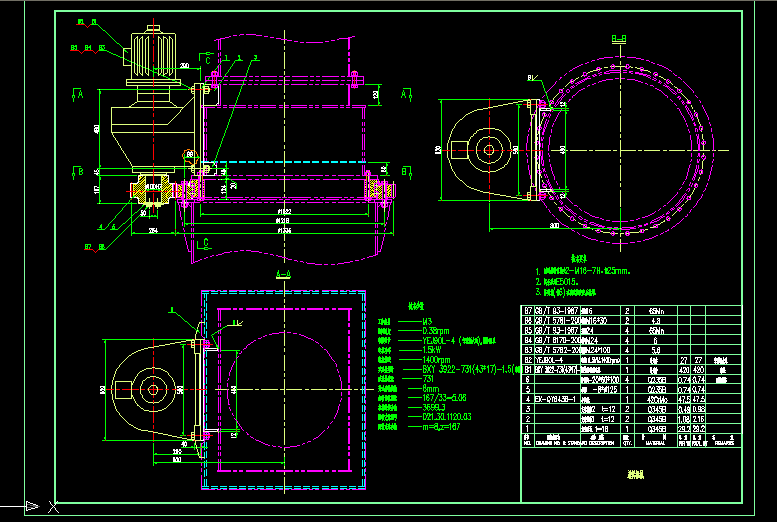

旋轉機構cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.減速器輸出軸攻2-M16-7H，深25mm。
2.焊條采用E5015。
3.防剪塊(件6)在減速機定位后裝焊。
技術參數
工作級別 M3
旋轉速度 0.38rpm
電機型號 YEJ90L-4 帶防雨罩
電機功率 1.5kw
電機功率 1400rpm
減速器型號 BXY 3922-731(43*17)-1.5
減速器速比 731
開式齒輪模數 8mm
齒輪齒數配比 167/33=5.06
機構總傳動比 3699.3
回轉支承型號 021.30.1120.03
回轉支承參數 m=8,z=167 ...
旋轉機構cad圖紙_下載(dwg格式) 機械圖紙
