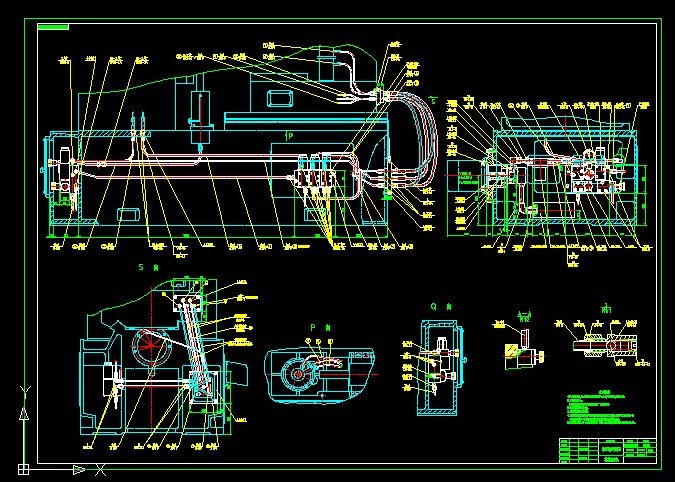

數控滾齒機（YK3120CNC2）液壓系統管路圖cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.P2為系統壓力,P2的調整壓力為2.5MPa左右;P1為潤滑油,調整壓力為0.1~0.5MPa;
P3為刀架向下背壓,P3的調整壓力為1~1.5MPa。
2.油管長度按實際距離確定。
3.回油管管口應在油面以下。
4.壓力表開關裝好后,推入手柄并旋轉到測點,測得壓力后,對準P2點在手柄上用白漆畫一線
作記號,白線對準一個測點,測得該點壓力.測完后拉出手柄保護壓力表。
5.右視圖左下角4個擴口式直角管接頭(8 G93-2A)可根據通管的連接方便與否決定安裝。
...
