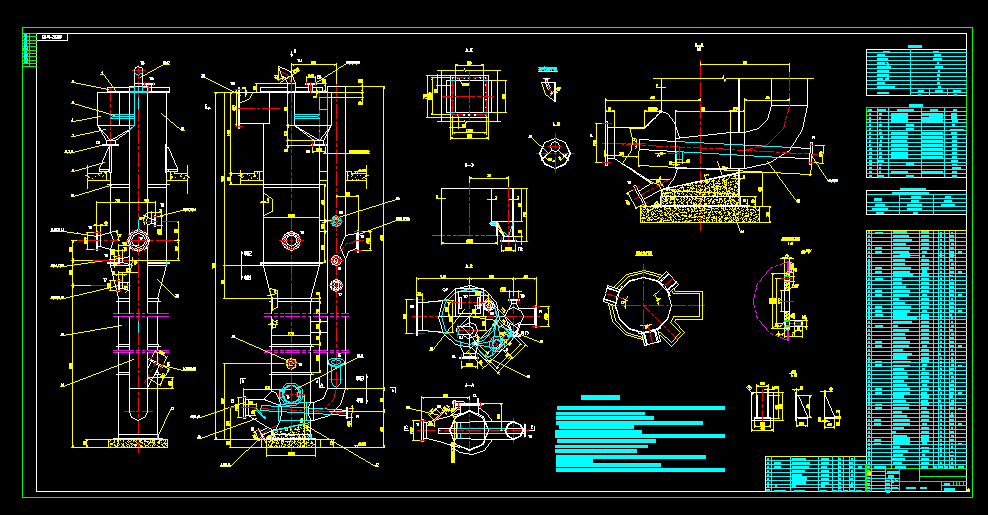

      機外白水槽cad圖紙 182WB01 3m3








      • 該文件為dwg格式
        •

      • 文件大小：
              204 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-09-13
        •

      • 發 布 人：
              2907301063
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分



      •   機外白水槽cad圖紙 182WB01 3m3
        •













      •  技術要求

1.本設備按JB/T4735-97<<鋼制焊接常壓容器>>及HGJ210-83<<圓筒形鋼制焊接貯罐施工及驗收規范>>進行制造,檢驗,驗收;

2.焊接采用電弧焊,316L和316L也可采用氬弧焊,焊接材料見表格;

3.焊接接頭的型式及尺寸除圖中注明外,其余按GB985-88,GB986-88規定;

4.本設備不能整體吊裝,應分段現場組焊,圖中所示分段位置僅供參考,施工單位也可根據實際情況自行確定;部件2在吊裝時要讓接管T11通過后,再旋轉到安裝位置;

5.罐內表面應打磨拋光處理,拋光度為Ra=0.8,罐外焊縫應平整;

6.所有A.B類焊縫均按JB4730-94<<壓力容器無損探傷>>的規定進行射線探傷,探傷長度不得少于各條焊縫長度的10%,以III級為合格,其余的焊縫應進行滲透探傷及外觀檢查,不得有明顯的缺陷存在;

7.槽體二次澆灌時,為保證灌實,可在槽底開 ...
        •


        •
