單注液壓機液壓系統設計.rar

文件大小： 1.31 MB
下載次數：
文件評級：
更新時間：2014-04-09
發布人： 1722679795

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

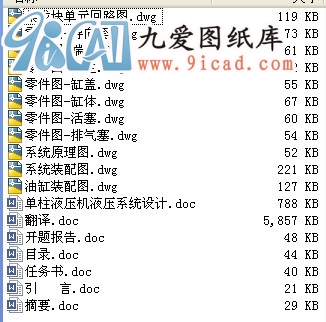

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：如今，液壓傳動是一門比較成熟的技術，已廣泛應用于機械制造、工程機械、農業機械、汽車制造以及鍛壓等機械行業。而其在實現高壓、高速、大功率、高效率、低噪聲、經久耐用，高度集成化等各項要求方面的顯著優勢使得這門技術有著更加廣闊的發展前景。
本文在對液壓傳動發展和液壓傳動的工作原理作了一個簡要說明的同時，更對液壓技術在鍛壓機械中的一個典型應用——單柱液壓機的液壓系統進行了全面的設計計算。其內容主要包括：
Ⅰ 液壓傳動系統方案的分析、比較和確定；
Ⅱ 確定并繪制系統原理圖；
Ⅲ 集成塊單元回路圖的繪制；
Ⅳ 液壓系統中各主要參數的計算、圓整及校核；
Ⅴ 各種液壓元件的選擇；
Ⅵ 設計并繪制以集成塊聯接方式而成的系統裝配圖；
在單柱液壓機液壓系統執行元件液壓缸的設計中，利用在前文系統設計中所校核過的如活塞直徑D（ΦAL）、活塞桿直徑d(ΦMM)等參數，我們對液壓油缸的各主要零部件進行了詳細的結構設計，并繪制了它們的零件圖及液壓油缸裝配圖。
在本設計中，所有圖紙均使用繪圖軟件AutoCAD繪制而成，使得圖紙更加清晰，一目了然。

關鍵字：單柱液壓機；液壓系統設計；液壓油缸；AutoCAD
