      200t龍門吊柔性支腿機械圖紙
      • 該文件為dwg格式
      • 文件大小: 367.02 KB
      • 下載次數1
      • 文件評級
      • 更新時間:2014-09-22
      • 發 布 人: 2955362171
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

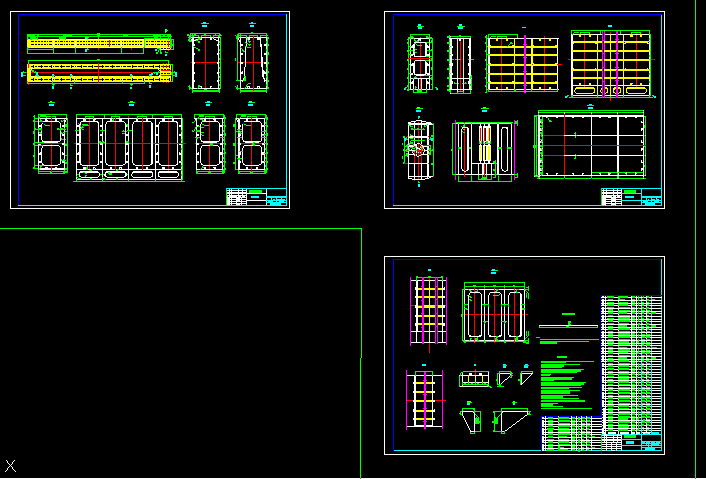

      • 200t龍門吊柔性支腿機械圖紙
      • 說明
        1.主梁的上拱可以消除主梁自重引起的下?lián)希⑹股舷滦≤囋谥髁荷瞎ぷ鲿r主梁的縱向軸線大致接近水平。
        2.每根主梁的上拱曲線按二次拋物線進行設置。二次拋物線在跨中的最大值為100.2mm。
        3.二根主梁的上拱度應一致。

        技術條件

        1.手工焊條牌號選用E4315 (GB5117),焊條烘熔溫度和時間按焊條生產廠 的產品說明書進行,
        自動焊選用性能不低于H08MNA的自動焊絲。
        2.鋼板(包括拼焊成的鋼板)焊接前君須校平整形,其平直度要求:每米
        不大于2mm,全長不大于長度的1/1500。
        3.焊接工作應在拼裝檢驗合格后進行。
        4.焊接前應檢查和修正定位焊點,清除焊縫位置附近的鐵銹、油污、積水等。
        5.當進行多層焊接時,在焊接每層焊縫之前,應對前一層焊縫進行檢查,
        如發現有夾渣、氣孔和裂紋時,應將缺陷部分除凈再進行施焊。
        6.焊縫質量及檢驗:
        (1)焊縫質量
        對接焊縫質量應符合JB/ZQ4000.3中的Bs級的規定。
        角焊縫質量應符合JB/ZQ4000.3中的Bs級的規定。
        (2)焊縫質量的檢查
        a.對接焊縫需進行100%超聲波檢查,再加焊縫總長的5%進行X射線探傷。
        b.重要的角焊縫(如鋼套四周的角焊縫等)需進行100%超聲波檢查。
        c.重要的角焊縫,應進行仔細外觀檢查,并抽查長度的5~10%作
        著色探傷或磁粉探傷。缺陷等級不大于ZB04005或ZBJ04006規定的
        Ⅰ級要求,磁粉探傷處用角相砂輪打磨。
        d.焊縫超聲波探傷的標準采用GB11345-89 BⅢ級合格,焊縫的
        X射線探傷標準采用GB3323-87 Ⅱ級合格。
        e.連續補焊3次以上的焊縫,必須重新?lián)Q板。
        f.對十字形和T字形對接焊縫,一般抽取50%進行拍片檢查。
        (3)用戶及監造有權指定拍片部位。
        (4)所有重要焊縫的焊接工作,必須由考試合格的焊工憑證上崗。
        7.焊縫在圖中未注明為間斷焊者全部采用連續焊,焊縫高度未注明者,對于單面
        角焊縫其高度不得小于被焊接件中的最小板厚,雙面角焊縫其高度不得小于被
        焊接件中最小板厚的0.7倍。
        8.筋板遇焊縫切角 R25
        9.除銹,刷防銹底漆兩度,色面漆兩度。
        10.標題欄內名稱項中的尺寸僅作估算構件重量之用,準確落料尺寸和數量應以放樣后為準。
        ...
