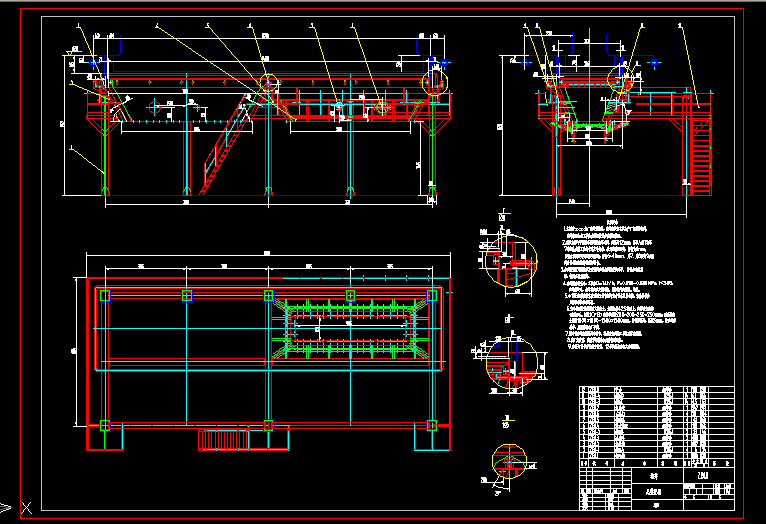

渣井機械圖紙 ZJ300
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本圖為****電廠渣井系統圖，渣井由供方在其生產廠內制作部件， 渣井裝配由施工單位在現場按供方安裝圖裝配。
2.鋼柱底腳與予埋件采用連續角焊連接，焊高為12mm；序8人孔門和序 7碎渣孔在施工現場與泠灰斗焊接，采用連續雙面焊，焊高為6mm； 其它未注焊縫均為連續角焊縫，焊高6～10mm。 序7、序8和序9在施 焊時需根據實際情況現場修切。
3.水封槽裝置的溢流板在安裝時應仔細調整使其水平， 并用水準儀檢 驗，按圖在現場施焊。
4.水封槽內補充水，工業水Q=14t/h；P=0.098～0.686MPa，t≤30℃， 應連續進水，水封槽內應定期沖渣，以防渣斗內積渣、堆渣。
5.φ108鋼管在按水管路圖示的位置與渣井供水總管相接，該處接管參 見撈渣機供水管路圖。
6.渣斗襯里材料采用耐火混凝土，水泥標號425#以上，內焊適當鋼筋 （直徑￠6，材質1Cr13）鋼筋節踞為200*200～250*250mm；耐火混凝 土間隔1000*1000～1500*1500mm，并留膨脹縫，縫寬5mm，并應適當 養護，所需材料本廠不供。
7.圖中部件均按圖紙要求制作，現場由電建施工單位在零米裝配。
8.出廠發貨前，所有零部件涂紅丹防銹漆兩層。
9.本圖為11號爐配渣井裝置，12號爐配渣井與其對稱制作。 ...
渣井機械圖紙 ZJ300_下載(dwg格式) 機械圖紙
