2PLF 6550破碎機全套圖紙

文件大小： 601.05 KB
下載次數：
文件評級：
更新時間：2014-09-26
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

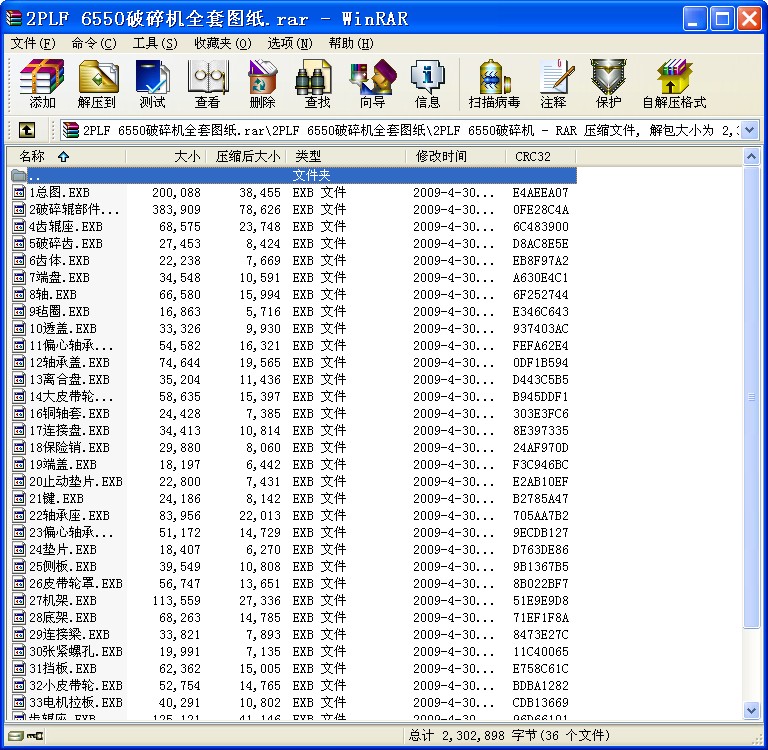

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

2PLF 6550破碎機全套圖紙
2PLF系列分級破碎機是煤炭科學研究總院篩分破碎研究室借鑒國內外先進技術經驗，在煤炭部基金課題《分級破碎機齒型結構及齒的布置形式的研究》及煤炭部課題《新齒型分級破碎機的研究》的研究成果的基礎上研制成功的新型高效分級破碎設備，專家組鑒定認為該設備已達到國內領先水平。該系列破碎機具有破碎、分級的雙重功效；能嚴格保證產品粒度，產品粒度均勻合格，過粉碎率很低；可方便快捷地調整產品粒度；配有穩定可靠的機械及自動控制保護裝置；無振動及噪音低等突出特點。
該系列分級破碎機包括三大系列，多種規格，入料上限可達2000mm，出料粒度可小至3mm，處理能力可大1200噸/小時。
該系列分級破碎機已在神華集團、北京、開灤、晉城、鐵法、陽泉、新疆、鶴崗等全國各大礦務局及秦皇島港務局多處使用，取得了良好的使用效果，成為煤炭行業分級破碎設備中的名牌產品，煤炭及焦碳破碎作業的首選設備。
工作原理
編輯

2PLF系列分級破碎機的破碎齒螺旋布置在齒輥上，兩輥相對運動如旋轉的格篩，將小于產品粒度的物料篩去，對大塊物料進行破碎，避免了進入破碎機的物料攙雜破碎的缺陷，同時，采用了固定中心距和特殊的齒型設計，能夠嚴格保證產品粒度，因而具有破碎、篩分的雙重功效，在一定范圍內可單獨完成破、篩作業，無需配備篩分設備。
為了充分發揮分級破碎的功效，2PLF系列分級破碎機針對不同的入料，設計有正反兩種轉向。一般情況下，入料中大于產品粒度的煤塊含量占優勢時，齒輥采用正向旋轉，有利于提高破碎效率；反之，應采用反向破碎，使小于產品粒度的煤塊大量透篩，只有大于產品粒度的煤塊被破碎，從而取得較好的破碎效果。
2PLF系列分級破碎機在傳動形式上采用三角帶大帶輪傳動，傳動結構簡單、故障率低。由于大帶輪有蓄能作用，故所需的電機功率比直聯式傳動的小。雙齒輥破碎機采用對轉方式，破碎齒采用子彈頭式，表面堆焊硬質合金，強度大，破碎效率高并且磨損后便于修復。
技術 要求
1.裝配后，兩軸不平行度不得超過2毫米。
2.裝配完畢，空運轉8小時，軸承溫升不得超過30°C，每周加油一次。
3.非加工表面打磨平整，涂防銹漆，整機涂黃色油漆。 ...
