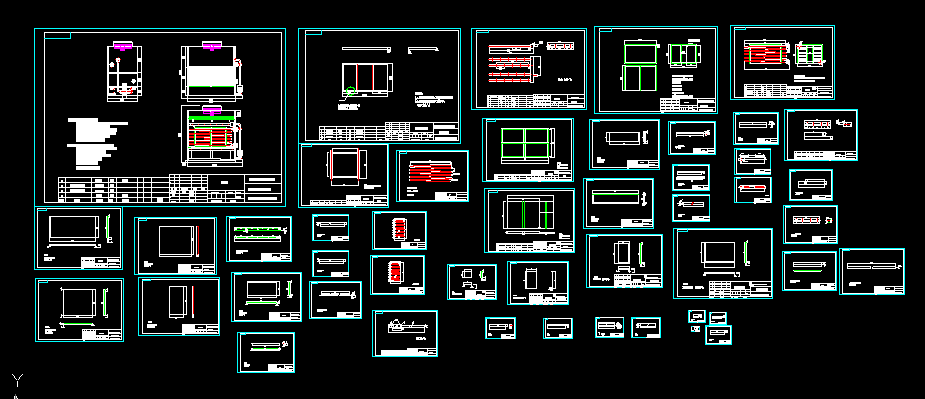

超純水器機械圖紙 ELH-20T
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、設備型號ELH-20T
2、設計工況37-32℃、濕球溫度28℃、水量20m
3、進水口徑DN50，出水口徑DN50
4、補水管DN25,排污口DN32,溢流口DN25
5、風機功率2.2kw*1，風量20000m3/h
6、噴淋功率0.55kw,水量23m3/h
7、設備運輸重量約為800Kg
主要材質
1、外護板：鎂鋁鋅板 t=1.2-2.0mm
2、熱交換器：脫酸紫銅管T2Y2∅16*0.4
3、表冷器框架：鍍鋅角鋼4#
4、內部主支承：鍍鋅鋼材t=2.0mm
5、進風格柵：304不銹鋼
6、電控柜：施耐德
6、循環水箱：0.5 m3
技術要求：
1、表冷器外框對角線公差不大于2.5mm
2、表冷器試驗壓力1.6MPa
技術要求：
1、采用電焊連接，焊好后對焊接部位打磨：
2、先涂防銹劑，再整體涂黑色漆
技術要求：
1、所有連接均采用焊接，焊后清除焊渣并涂覆鋅
2、形成后對角線誤差不大于2mm
數量：1件/臺
...
超純水器機械圖紙 ELH-20T_下載(dwg格式) 機械圖紙
