      擠出機減速器裝配圖








      • 該文件為dwg格式
        •

      • 文件大小：
              392.76 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2014-10-08
        •

      • 發 布 人：
              2331673406
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 dwg 格式（源文件可編輯），下載需要
                            20              積分

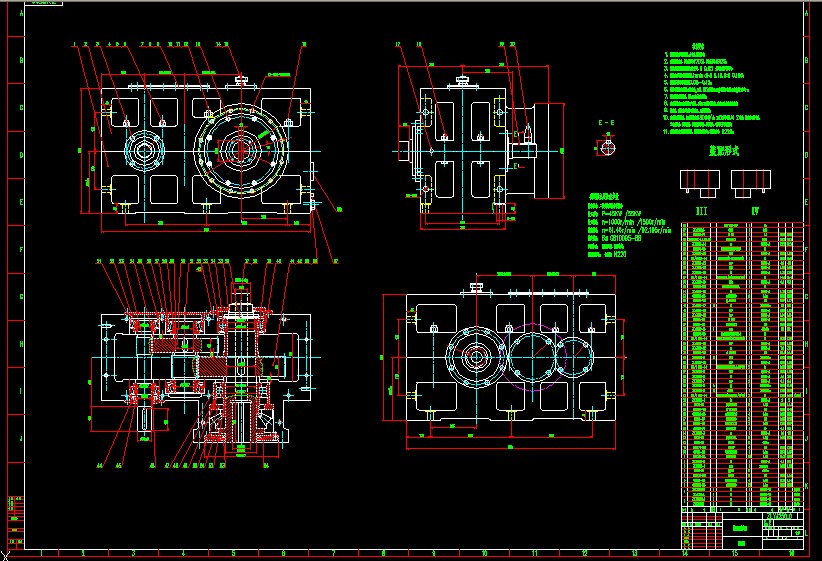

      •   擠出機減速器裝配圖
        •













      •  擠出機減速器裝配圖

減速器主要性能參數 傳動形式：二級硬齒面斜齒輪傳動

輸入功率： P=45KW /55KW

輸入轉速： n=1000r/min /1500r/min

輸出轉速： n=61.46r/min /92.195r/min

精度等級： 6級 GB10095-88

潤滑方式： 濺油潤滑，盤管冷卻；

潤滑油牌號： 齒輪油 N220

技術要求

1裝配前所有零件除銹.去毛刺.清洗干凈；

2齒面接觸斑點，沿齒高不小于70%，沿齒長不小于90%；

3軸承內圈必需緊貼軸肩或定距環，用 0.05 塞尺檢查不得通過；

4齒輪嚙合的最小齒側間隙Jnmin：第一級 0.16,第二級 0.185；

5圓錐滾子軸承軸向間隙0.08-0.15；

6箱體與箱蓋自由結合時應密合,用0.05塞尺塞入深度不得超過分合面寬度的三分之一；

7緊固螺栓涂防松膠，結合面涂樂泰密封膠；

8變速箱外表面噴漆按用戶要求，不加工面涂防銹底漆，內表面涂紅色耐油油漆；

 ...
        •


        •
