輕型載貨汽車轉向橋設計

文件大小： 2.74 MB
下載次數：
文件評級：
更新時間：2014-04-30
發布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

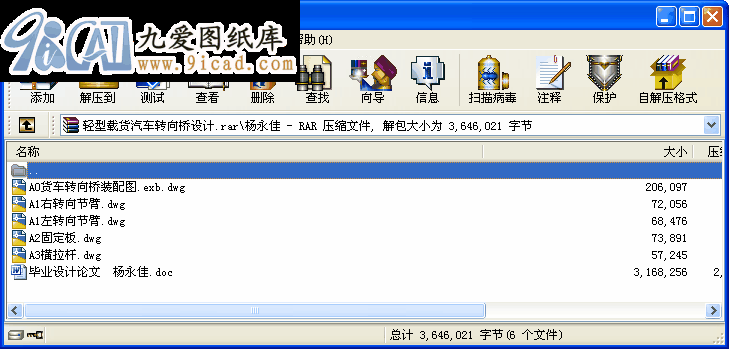

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

載重汽車轉向橋設計
摘要
本設計為載重汽車的轉向橋，此轉向橋需要適應不同路況，不同速度下的穩定行駛，因此對前橋的要求也越來越高。在汽車設計、制造、因此應該本著既能有足夠的承載能力，又能實現耐用經濟的思想進行方案的選擇，為了降低生產成本，又在結構上滿足要求的情況下應盡量簡單。
通過設計：（1）保證有足夠的強度：以保證可靠的承受車輪與車架之間的作用力。（2）保證有足夠的剛度：以使車輪定位參數不變。（3）保證轉向輪有正確的定位角度：以使轉向輪運動穩定，操縱輕便并減輕輪胎的磨損。（4）轉向橋的質量應盡可能小：以減少非簧上質量，提高汽車行駛平順性。
通過分析工作原理設計轉向節、前軸、主銷等零件的尺寸，使各個零部件的強度滿足校核，并運用caxa等繪圖軟件繪制裝配圖和零件圖。

關鍵詞: 轉向橋；定位參數；轉向節；前軸；主銷
目錄

摘要 1
1.汽車轉向橋的概況 3
1.1汽車轉向橋目前狀況 3
1.1.1汽車前橋的分類 3
1.1.2前橋各參數對汽車穩定性的作用與影響 3
1.2從動橋的結構形式 7
1.2.1 從動橋總體結構 7
1.2.2 載重汽車從動橋 8
1.2.3 載重汽車從動橋 9
1.2.4設計意義 9
2.轉向橋的設計結構參數 10
2.1結構參數選擇 10
2.2從動橋總體結構選擇 10
2.3確定前橋具體結構型式 10
3.前軸設計 11
3.1前軸強度計算 11
3.1.1前軸受力分析簡圖 11
3.1.2前軸載荷的計算（分三種工況分析） 12
3.2前軸彎矩及扭矩計算 13
3.2.1前軸斷面分析圖 14
3.2.2各個斷面彎扭矩計算（分三種工況分析） 15
3.3斷面系數計算 21
3.4應力計算 23
3.5前軸材料的許用應力 23
4.轉向節設計 23
4.1截面系數計算 24
4.2彎矩計算 24
4.3應力計算 24
4.4轉向節的材料、許用應力及強度校核 25
5.主銷設計 25
5.1在汽車工況下計算 26
5.2在汽車側滑下計算 27
6.轉向傳動機構設計 28
6.1推力軸承和止推墊片計算 28
6.2桿件設計結果 30
7.經濟技術分析 31
7.1我國汽車車橋行業發展歷程 31
7.2國內汽車車橋產量和市場容量分析 31
7.3汽車車橋業發展特征及問題透視 31
7.4車橋產品結構解析－轉向橋經濟性分析 31
7.5提高轉向橋經濟性 32
8.結論 33
致謝 34
參考文獻 35
附錄 36
...
