電風扇旋鈕注塑模設計

文件大小： 1.73 MB
下載次數：
文件評級：
更新時間：2015-12-30
發 布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

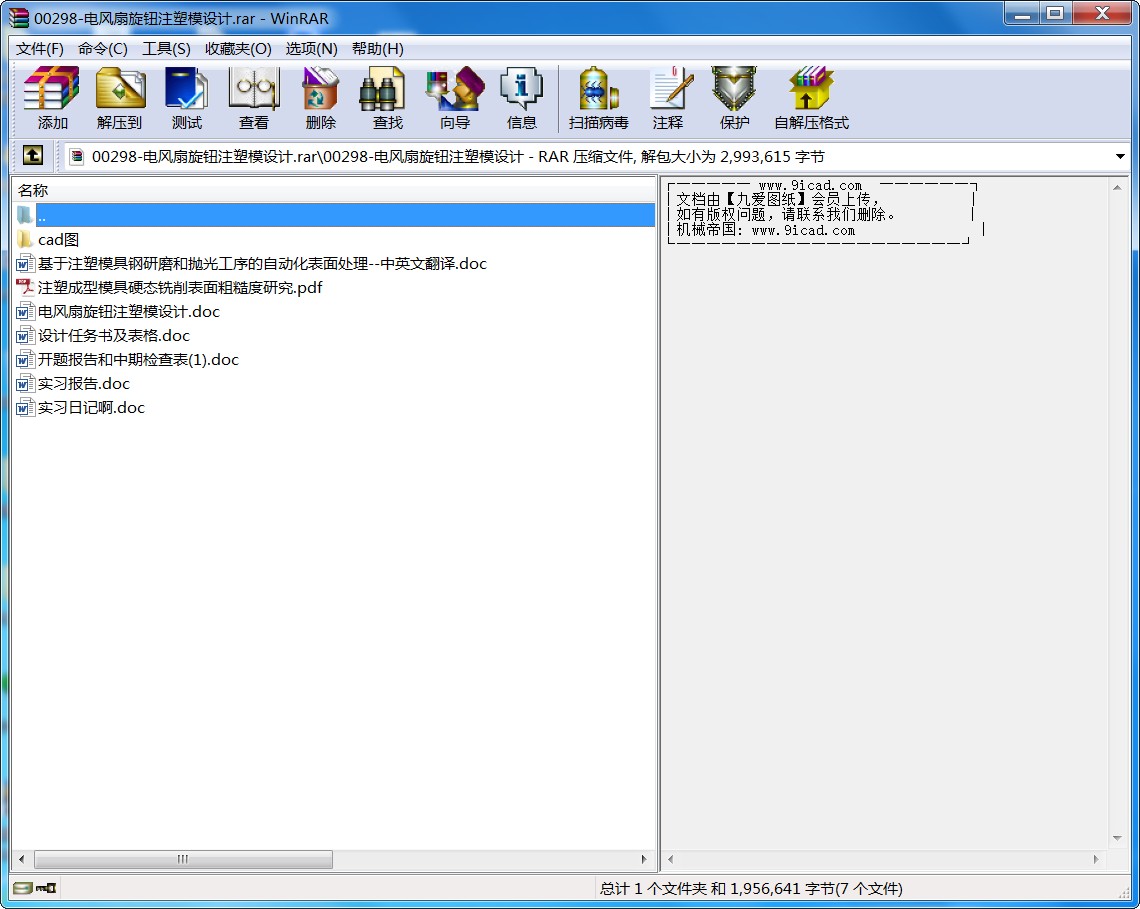

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

00298-電風扇旋鈕注塑模設計
摘要

通過對該旋鈕零件工藝的正確分析，設計了一副一模兩腔的塑料模具。詳細地敘述了模具成型零件包括前模板、前模仁、后模板、后模仁、后模鑲件、斜導柱、滑塊等的設計與加工工藝過程，重要零件的工藝參數的選擇與計算，推出機構與澆注系統以及其它結構的設計過程，并對試模與產品缺陷作了介紹。
關鍵詞：畢業設計；一模兩腔；塑料模具

ABSTRACT

Through to this axis class components craft correct analysis, has designed mold four cavity plastic molds.Narrated the mold formation components in detail after the front template, the cover mold kernel, the template, the mold kernel, the mold has inlaid, the slanting guide pillar, the slide and so on the design and the processing technological process, the important components craft parameter choice and the computation, promoted the organization and the casting system as well as other structure design process, and has made the introduction to the experimental mold and the product flaw.
Key word: Graduation project; Mold two cavities; Plastic mold

目錄

1 塑件設計說明 4
2 塑件的工藝分析 5
3 注塑模的設計要點 6
4 注塑模的設計 7
4.1 成型零件的設計 7
4.1.1 型腔結構設計 7
4.1.2 型腔尺寸計算 7
4.1.3 型芯的結構設計 8
4.2 導向機構設計 9
4.3 推出機構的設計 11
4.3.1 脫模力的計算 11
4.3.2 推桿的設計 11
4.3.3 推件板的設計 12
4.4 系統與排溢系統的設計 13
4.4.1 主流道的設計 14
4.4.2 分流道的設計 14
4.4.3 澆口的設計 15
4.4.4 冷料穴的設計 17
4.4.5 排溢系統的設計 17
4.5 分型面的設計 17
4.6 溫度調節系統的設計 18
4.7 模架的設計 20
4.8 注射模與注射機的關系 21
參考文獻 23
致謝 24
附錄 25

1 塑件設計說明
此次畢業設計是電風扇旋扭，它所要達到的要求：要能耐高溫，絕緣性要好，耐氣候性強，剛性，韌性佳，通過對產品的各種性能分析，選用材料為ABS，該塑件的厚度為1mm,公差等級為IT5級。它是用來調節風速和定時的，能夠滿足人們的熱天對風力和吹風長短要求，同時也起到美觀的作用。
設計要求：
根據工件的實際形狀與尺寸，設計一副注塑模把它生產出來，要求它的外表面比較光滑即表面粗糙度要求高。
通過對塑件外部造型、工藝結構的設計、對塑件進行計算仿真和生產驗證，也通過對分模線、塑件的壁厚、圓角、塑件的尺寸精度、脫模斜度進行了綜合的考慮，工件的尺寸和形狀如下圖1:

圖1 工件結構尺寸

2 塑件的工藝分析
ABS塑料是由丙烯、丁二烯、苯乙共聚而成。ABS具有良好的綜合力學性能，ABS成型塑件時有較好的光澤。其密度為1.02～1.05g/cm3 . ABS還有很好的沖擊強度。ABS在升溫時粘度增高。所以成型時壓力增高。塑件的脫模角度宜稍大。ABS還易吸水，所以為了得到較好的塑件，在加工之前，還必須把它進行干燥處理。要求塑件精度較高時，可以控制模溫在50~ 600 C左右，熱水器的蓋要求它的外表面光澤，應控制模溫在60~ 800C左右。
ABS塑料的收縮率為0.3%~0.8%，塑料的收縮率對塑件的質量和形狀是一個很重要的參數。
取其制品精度IT5級，要得到良好的塑件，不但要控制好塑料的收縮率，而且還要對模具質量也很重要，一副較好的模具，模具加工容易，壽命較高，而且對產品的質量得到很好的保證。
該工件是屬于薄壁塑件，且過渡角也不是很大，所以模具的型腔和型芯加工是比較難的。此塑件算是小型塑件，所以模架也不算大，并且精度也不是要求特別的高，所以采用一模多腔，這樣對提高生產效率是很有利的。 ...
